お客様の二重膜式ガスホルダーで、膜材の品質を重視する理由

インナーメンブレン・アウターメンブレン・底膜の役割

インナーメンブレンはガスを保持する空間の一部を構成し、貯留量の変化に応じて動きます。ガスとの適合性、メタン透過性、繰り返し曲げ、機械的強度、溶着部の品質が重要です。ただし、メタン透過性はアウターメンブレンの資料にも記載される場合があり、一つの特性だけで用途を特定することはできません。

アウターメンブレンは外側の囲いを構成します。風・積雪荷重、支持空気の条件、屋外暴露を踏まえ、方向別の強度、引裂強さ、表面処理、耐候性、温度条件を検討します。独立した底膜の要否、固定方法、ガスや地面との接触条件は設置形式によって異なります。排水槽の覆蓋膜をそのまま底膜として扱うことはできません。

本稿では、用途を確認済みの内膜・選択肢A、B、Cと外膜・選択肢OM-Aを例にします。いずれも検討用の選択肢であり、すべてのMOTET設備に共通する固定仕様ではありません。実際の構成は承認済みのプロジェクト文書で決定します。

引張強さは、方向・単位・数値の性質まで読む

コーティング織物の引張特性は、引張試験における試験片の荷重負担能力を示します。提供資料では幅5 cmの試験片に対する引張力をN/5 cmで表し、たて方向とよこ方向を分けています。ガスホルダーの許容圧力や設備全体の耐風性能を直接示す値ではありません。ISO 1421にはストリップ法とグラブ法があり、方法、試験片の状態、条件をそろえて比較する必要があります。

内膜Aの資料値は≥5800 / ≥5400 N/5 cm、内膜Bは≥4400 / ≥4200 N/5 cmです。「≥」は原資料の下限表記を保持しています。一方、内膜Cと外膜OM-Aの8000 / 7500 N/5 cmは資料上の平均値であり、保証下限値には置き換えません。

数値が大きければ、すべての案件に適しているわけではありません。形状、荷重の組合せ、接続部、溶着部、材料の低減係数、劣化の影響も考慮します。膜材の性能を構造検討と製作条件の両方に整合させることが重要です。

引裂強さ・コーティング接着強さ・溶着部を区別する

引張と引裂は異なる特性です。引裂強さは、既存の切込みや損傷が広がる際の挙動に関係し、引張値の代わりにはなりません。内膜Aは≥900 / ≥800 N、外膜OM-Aは1300 / 1300 Nと記載され、いずれもDIN 53363が示されています。後者は平均値であり、新たな合格下限値として扱いません。

コーティング接着強さは、コーティングと基布の結合に関する特性です。完成した溶着部の品質には、重ね幅、温度、速度、圧力、表面処理、工程管理も影響します。OM-Aの原資料は150 N/5 cmを「Welding adhesion」と記す一方、コーティング接着強さの規格ISO 2411を示しています。この表記は確認が必要であり、完成品の溶着部の判定値にそのまま転用しません。

材料データは品質検討の出発点です。製作した溶着部、外周の固定部、機器接続部のシールについては、検査方法、抜取範囲、判定基準をプロジェクト文書で別途定めます。

紫外線対策：表面処理・耐候性試験・耐用年数は別の情報

屋外の膜材は、日射、温度変化、降雨、機械的荷重を同時に受けます。OM-AはPVCコーティングを用い、表面は溶着可能なPVDF仕上げ、裏面はアクリル仕上げと記載されています。膜全体がPVDF製という意味ではありません。表面処理は選定情報の一つですが、それだけで耐用年数を保証することはできません。

耐光堅ろう度と、紫外線による機械的性能の劣化への耐性も区別します。ISO 105-B02は人工光に対する色の変化を評価する規格です。7～8級という記載から、引張強さの保持率、一定の屋外寿命、永久的な耐劣化性を導くことはできません。耐候性の資料では光源、サイクル、温湿度、暴露時間、評価項目を確認します。

設置地域の気候と日射、運転条件を踏まえ、提供されている場合は暴露後の機械的性能や外観も確認します。現在のOM-A資料には、独立した紫外線劣化試験の時間や屋外寿命の結論はありません。本稿では未提供の数値を補いません。

メタン透過性と設備全体の漏えいを混同しない

透過はガスが膜材本体を通過する現象です。一方、設備の漏えいは溶着部、外周シール、配管口、付属機器でも起こり得ます。内膜Bは23 °Cで<131 cm³/(m²·d·bar)と記載されています。Aは<500、Cは≤200ですが、この2点の資料には試験温度の記載がありません。

条件が同じと確認できない数値を、そのまま性能順位にしないことが大切です。面積、時間、圧力で正規化した単位、試験ガス、温度、方法を保持し、実際のガス組成、湿度、凝縮液、必要に応じて硫化水素との適合性を確認します。酸素の透過データをメタンのデータに置き換えることはできません。

材料試験だけでは、承認済みの試運転手順に基づく設備全体の漏えい検査、圧力制御、インターロック確認を代替できません。曲げ試験の回数や温度試験の記載も、設備全体の寿命や許容運転温度を直接示すものではありません。

燃焼性は「防火」という言葉だけで説明しない

膜材の燃焼性は、規格、試験片、分類、根拠となる文書を明確にして説明します。DIN 4102-1 B1は同規格体系における難燃区分であり、完全な不燃性や日本の不燃材料認定を意味しません。

内膜Aと外膜OM-AのB1はメーカー資料の記載です。内膜CはGB 8624 B1と記載されていますが、規格の版は不明です。内膜Bには燃焼性区分の記載がないため、B1を追加しません。DINとGBのB1を相互に置き換えたり、別の膜材の報告書を転用したりすることもできません。

材料の燃焼性は、安全性の一要素にすぎません。ガスの危険性、接地、圧力保護、電気機器、監視、設置条件は設備全体で検討する必要があります。材料の区分だけでガスホルダー全体の消防適合性を示すことはできません。

資料の適用範囲を守ることが、品質説明の基本

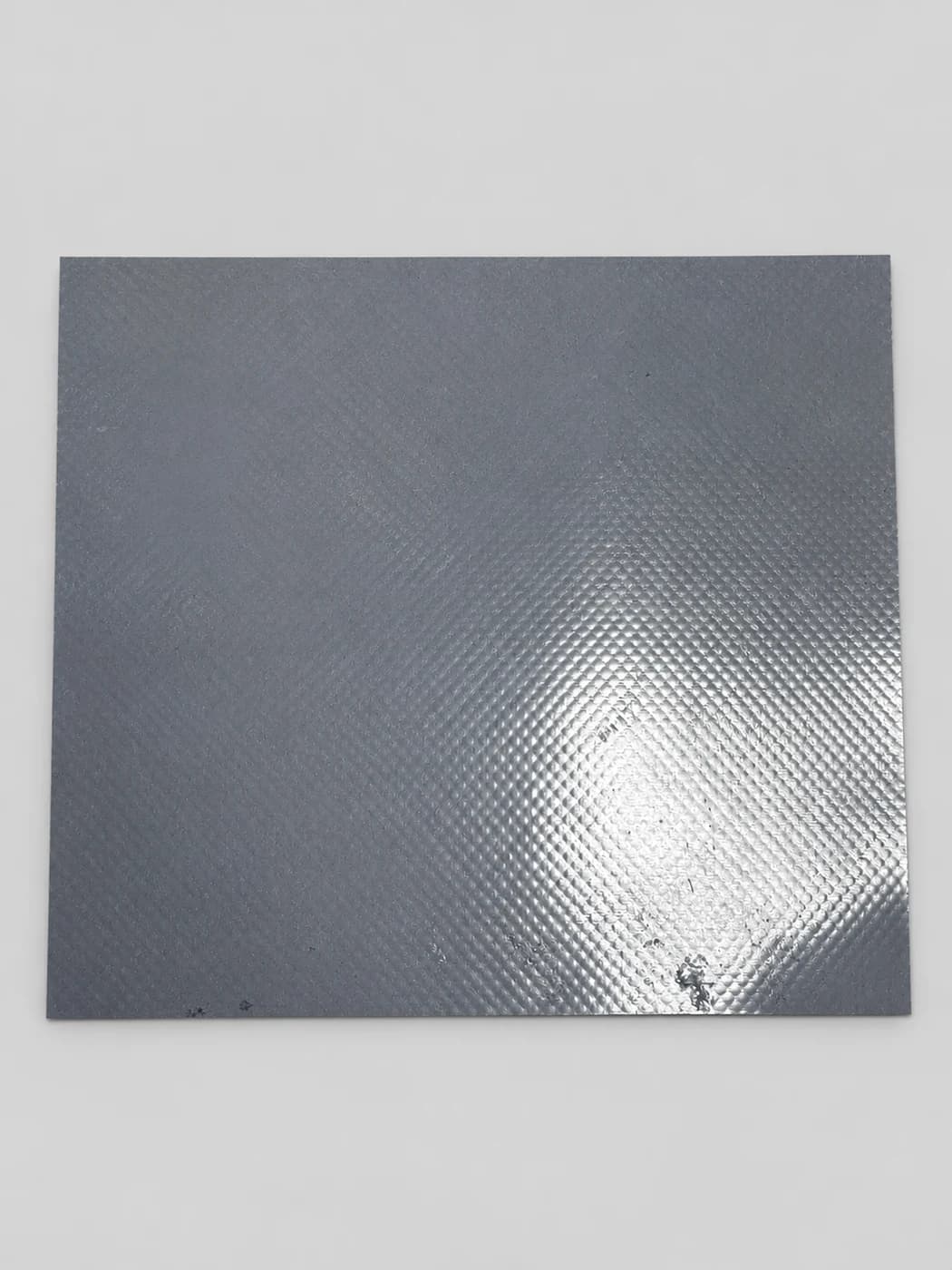

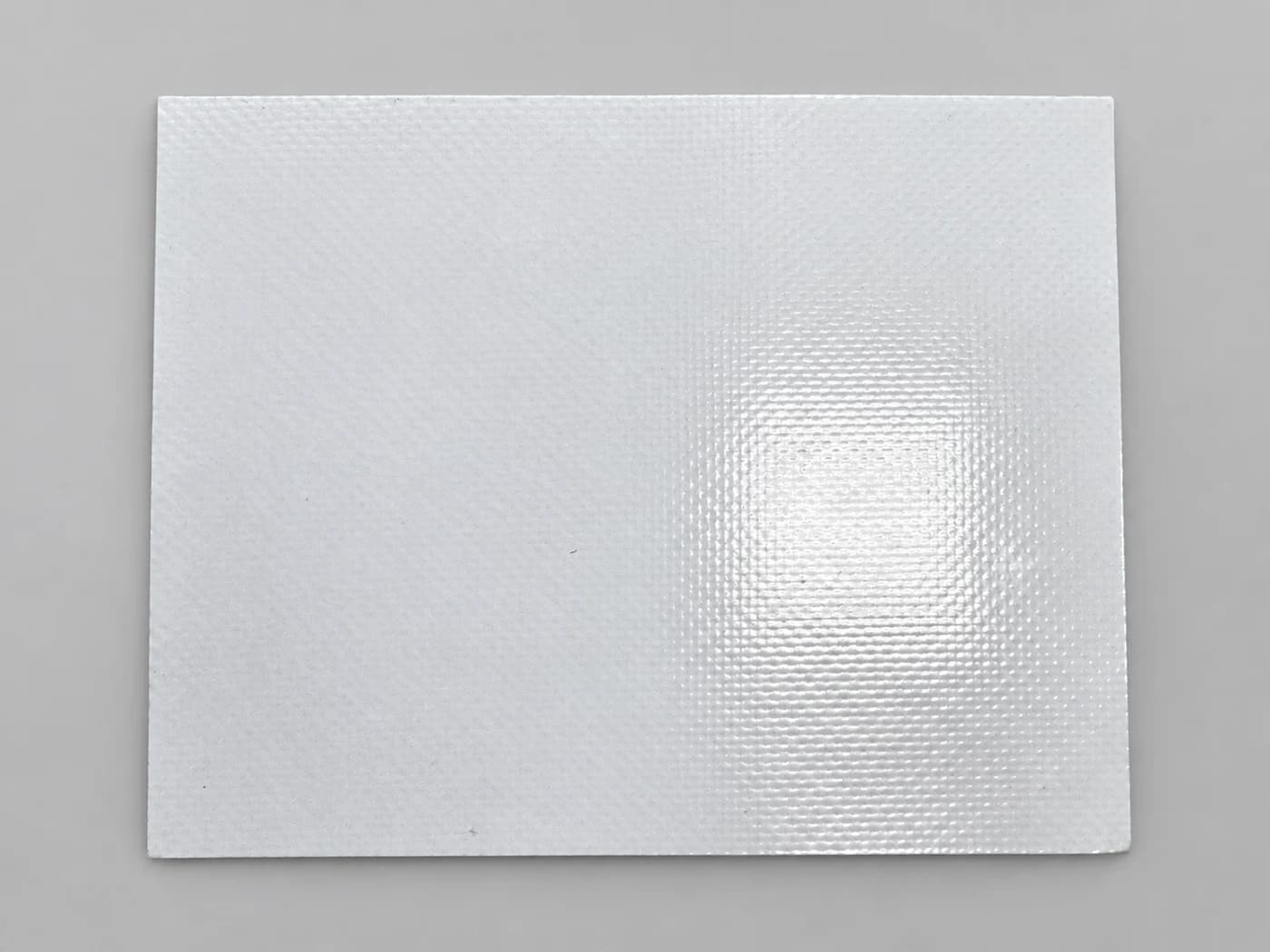

下表はMOTETが整理した膜材技術摘要からの抜粋で、原資料の数値の性質を保持しています。A、B、C、OM-Aは摘要の参照番号であり、MOTET独自開発の膜材型番ではありません。資料の日付や条件が異なるため、同一条件での性能順位表ではなく、資料の読み方を示すものです。

メーカーのデータシートは選定検討の資料です。膜材やロットとの対応が確認された試験報告書は、記録された試験片の結果を示します。製作記録と設備の検査記録は、それぞれ工程と設備状態の確認を示します。これらは互いに代替できません。公開摘要では供給元を非公開にしても、メーカー資料をMOTETの試験報告書と称することはありません。

画面幅が狭い場合は、表を横にスクロールして全項目をご確認ください。

単位、記号、数値は技術摘要に従います。未記載の厚さを推定せず、平均値を保証下限値に置き換えません。方法、日付、透過性と燃焼性の適用条件は技術ページをご確認ください。

お客様が確認できる仕様をまとめる

排水処理、嫌気性消化などのバイオガス設備では、膜材の選定前に貯留の目的と設置条件を明確にします。条件を省略して価格を下げたり、高い引張値でガス保持性、溶着品質、安全性の確認を置き換えたりしてはいけません。

MOTETが膜材の品質を重視するのは、資料の数値を大きく見せるためではありません。適切な材料を適切な役割に用い、根拠と適用条件を説明し、供給仕様、製作、検査の整合を取るためです。
