本项目位于安徽，采用罐顶式双膜气柜。本次实际工作是旧膜局部修复后重新安装，不是整套内外膜更换。这组 29 张现场照片记录了既有膜体、中心顶板、压板与密封连接部位的处理，以及膜体吊装、罐顶铺展和重新安装中的细节。
作业边界
这是现场记录，不是自行修膜或重新安装的操作手册。涉及沼气系统、高处和吊装的作业，应由具备相应能力的团队，依据设备资料、现场风险评估及批准的方案实施；停机隔离、气体安全确认和吊装组织不能由照片代替。
照片按作业主题分组，编号保留原始供图顺序，不代表完整施工时间线。图片展示现场状态，不作为作业方法、检测合格或完工验收的证明。
先看清罐顶位置与现场空间

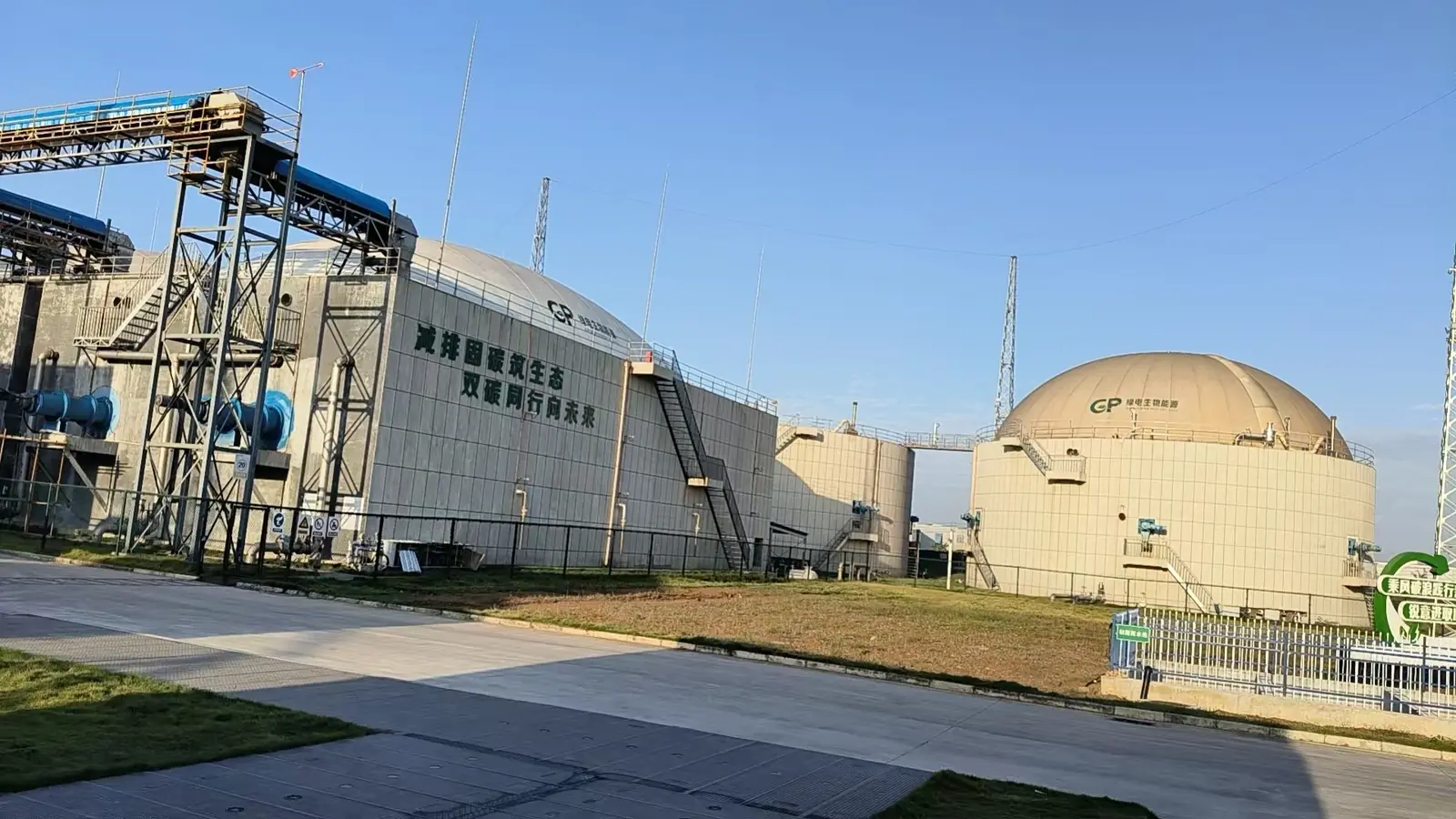

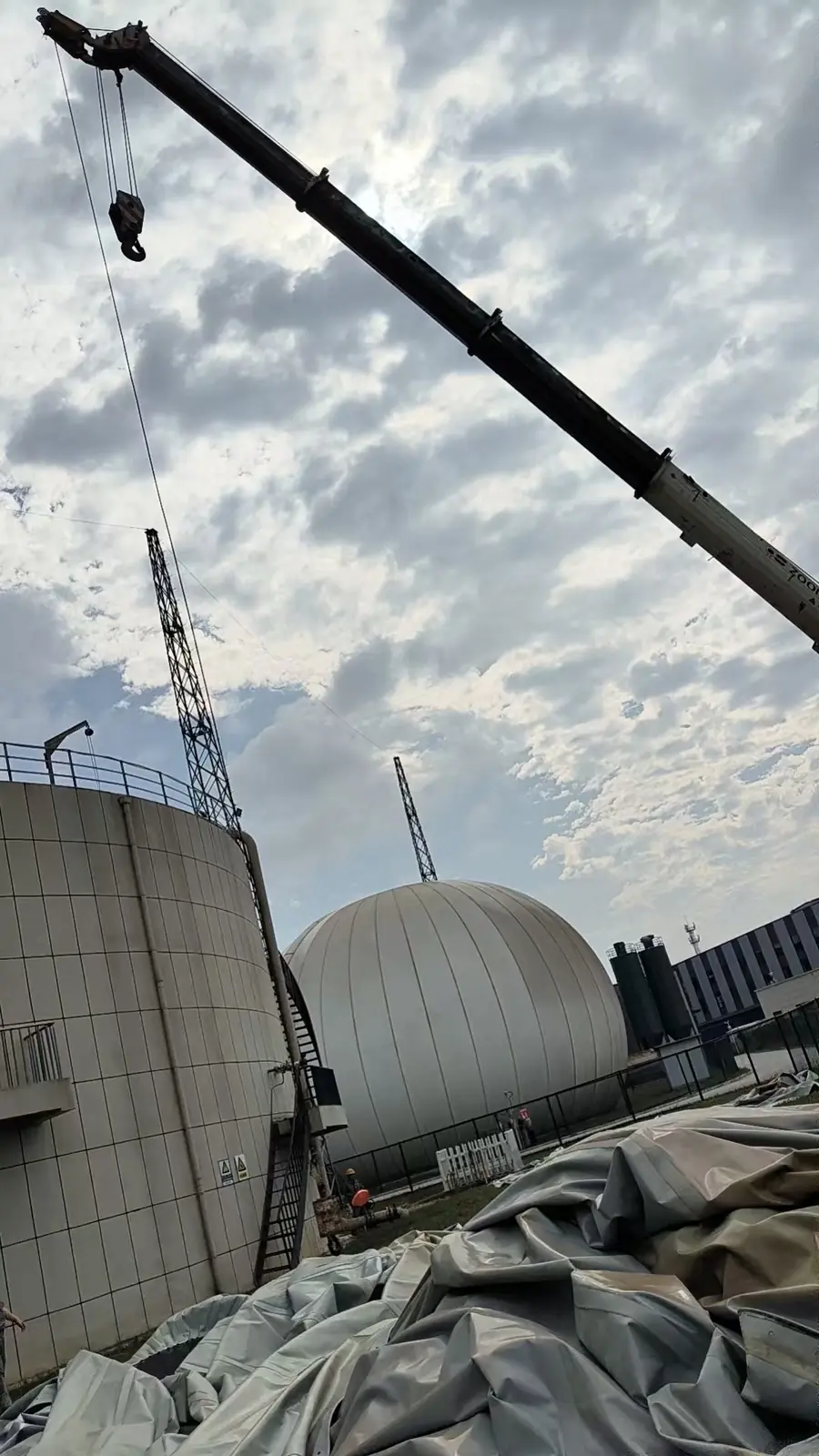

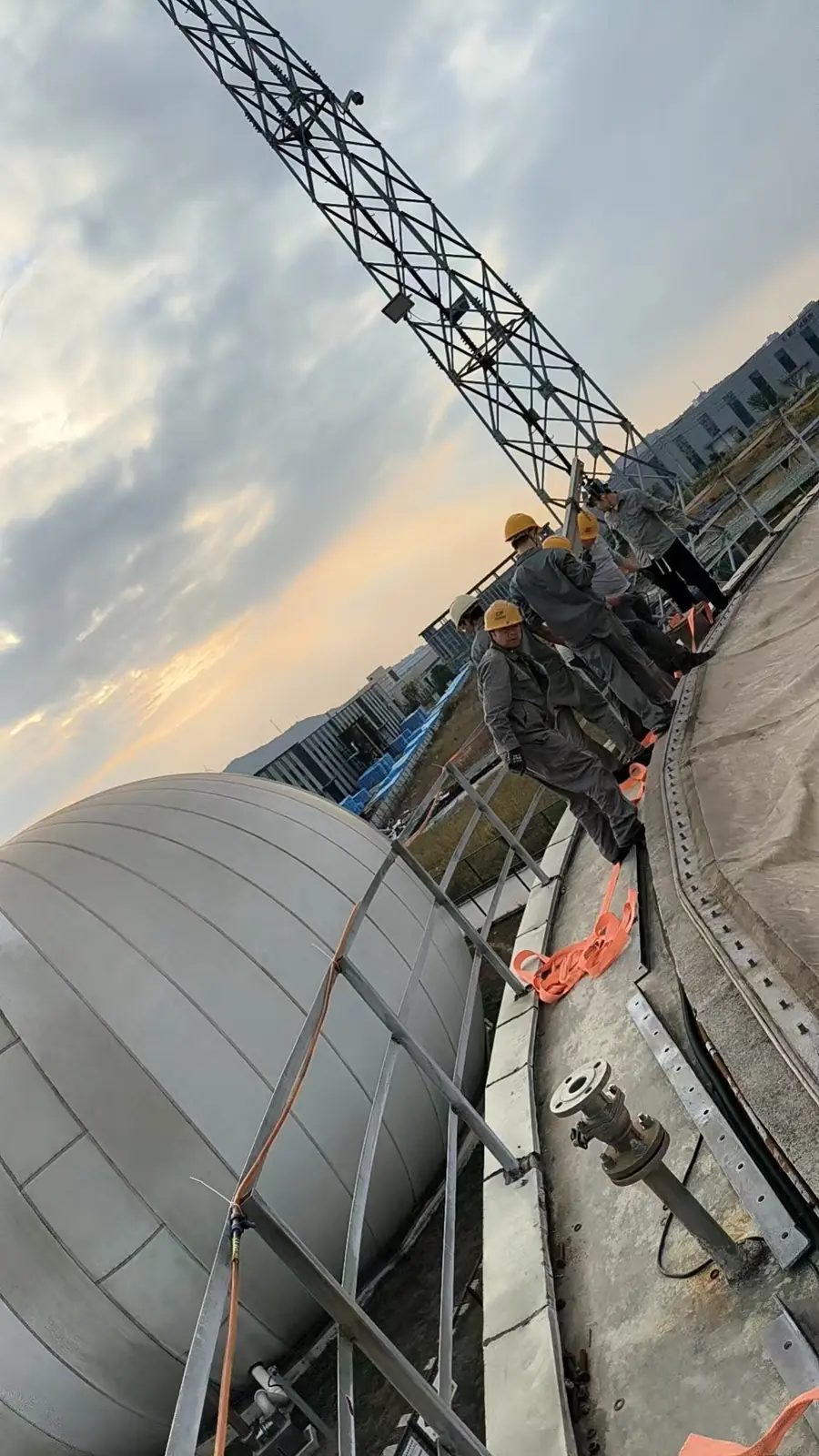

安徽现场的远景照片显示，膜式气柜布置在罐体上方，外周设有通道和楼梯。与地面作业相比，罐顶的膜体铺展、人员通行和部件转运都受到平台与周边设备的限制。
另一张照片中的白色落地式气柜属于相邻设备。把它与正在作业的罐顶位置区分开，才能正确理解吊装设备、膜体和人员的相对位置。
记录既有膜体，先把问题位置看清

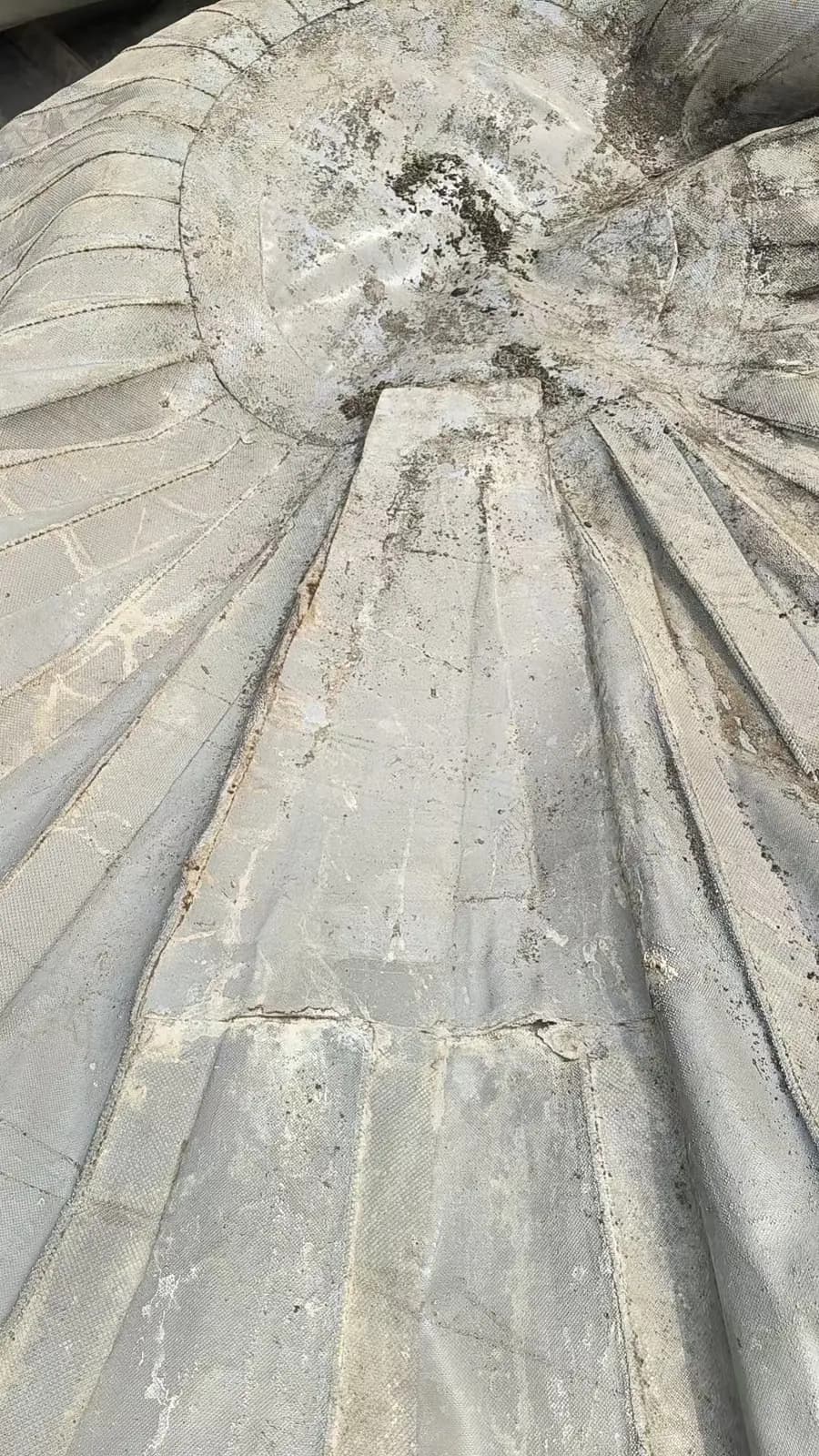

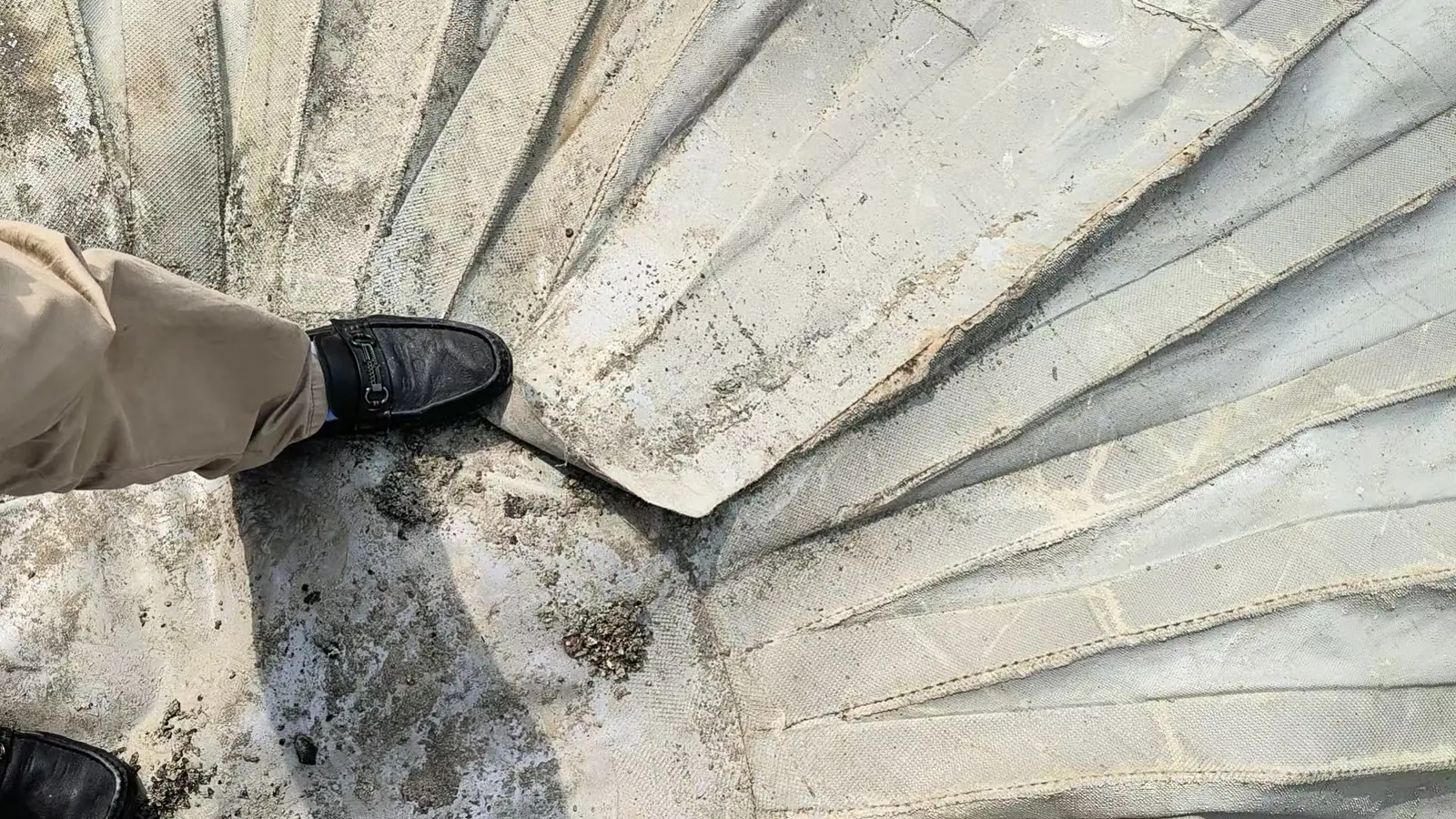

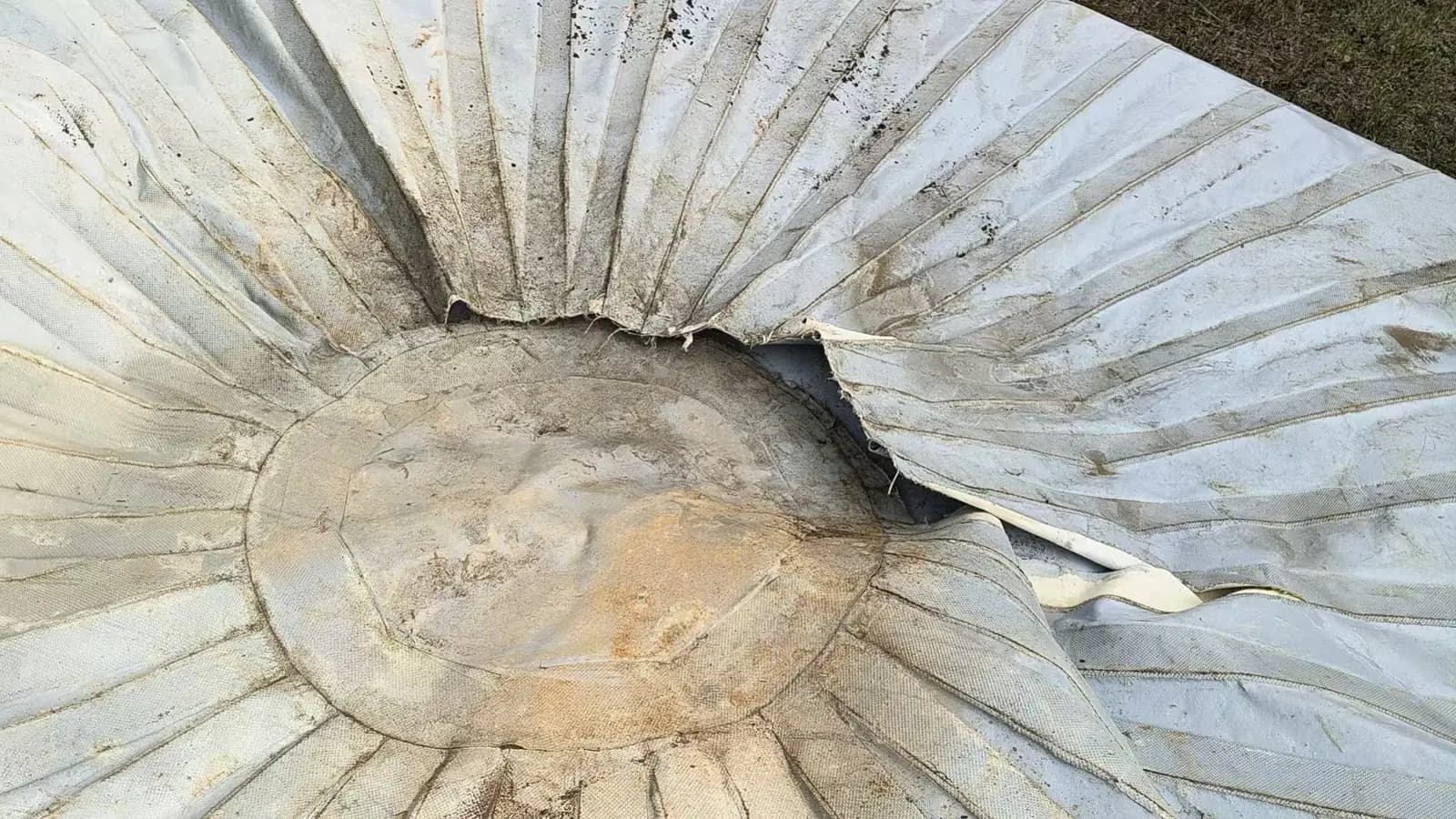

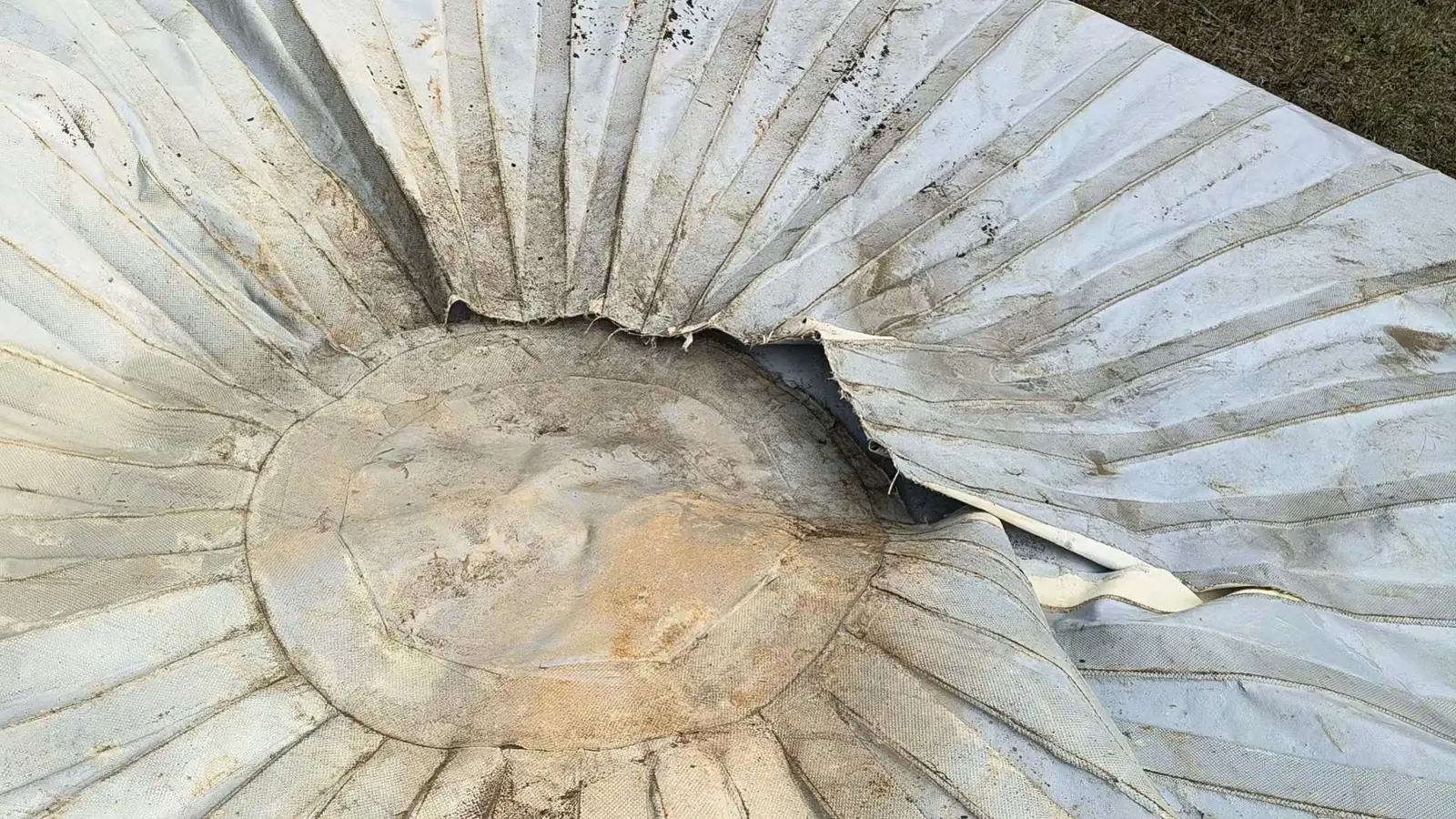

中心区域的近景可见膜材开口、接缝、附着物和局部褶皱。这些照片有助于记录处理位置，以及它与顶板、径向接缝之间的关系；照片本身不区分原有破损和检修时形成的开口。
本次维修范围已确认：对旧膜进行局部修复，再重新安装。保留既有膜体不等于无需评估其状态；仅凭外观仍不能确定破损原因、剩余强度或可继续使用的年限，这些判断需要相应的设备资料和评估依据。
准备顶板、压板与配套材料

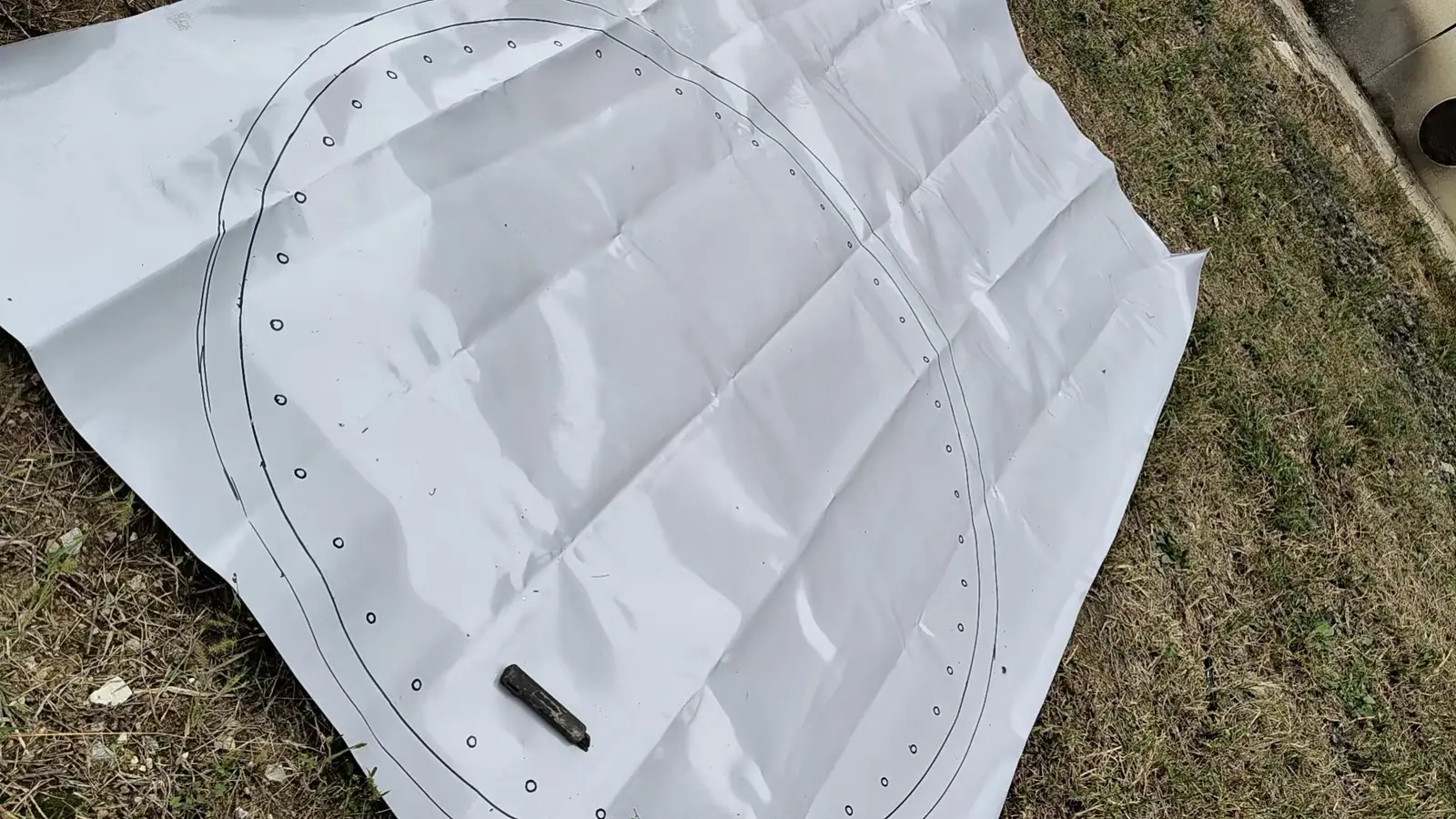

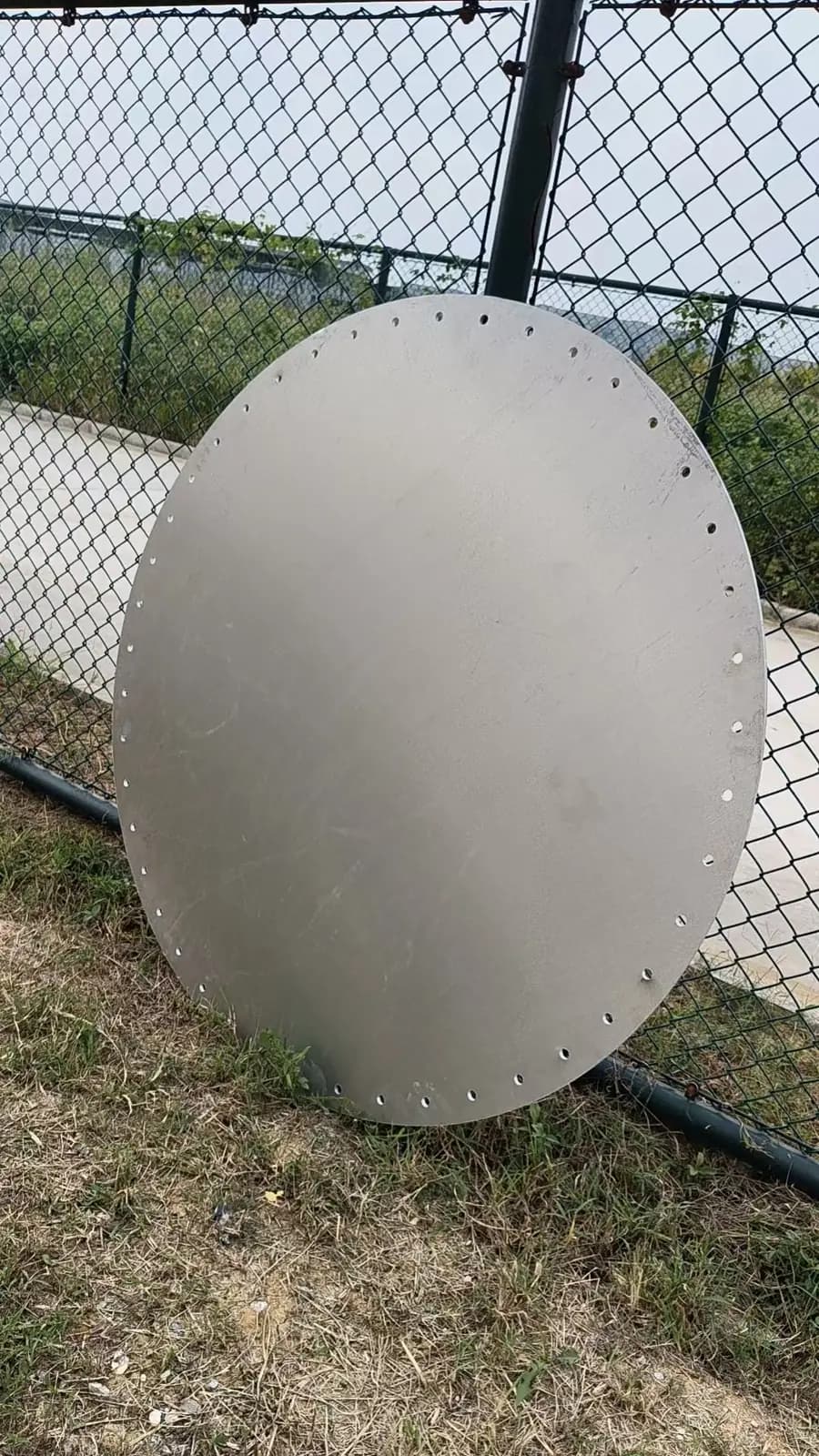

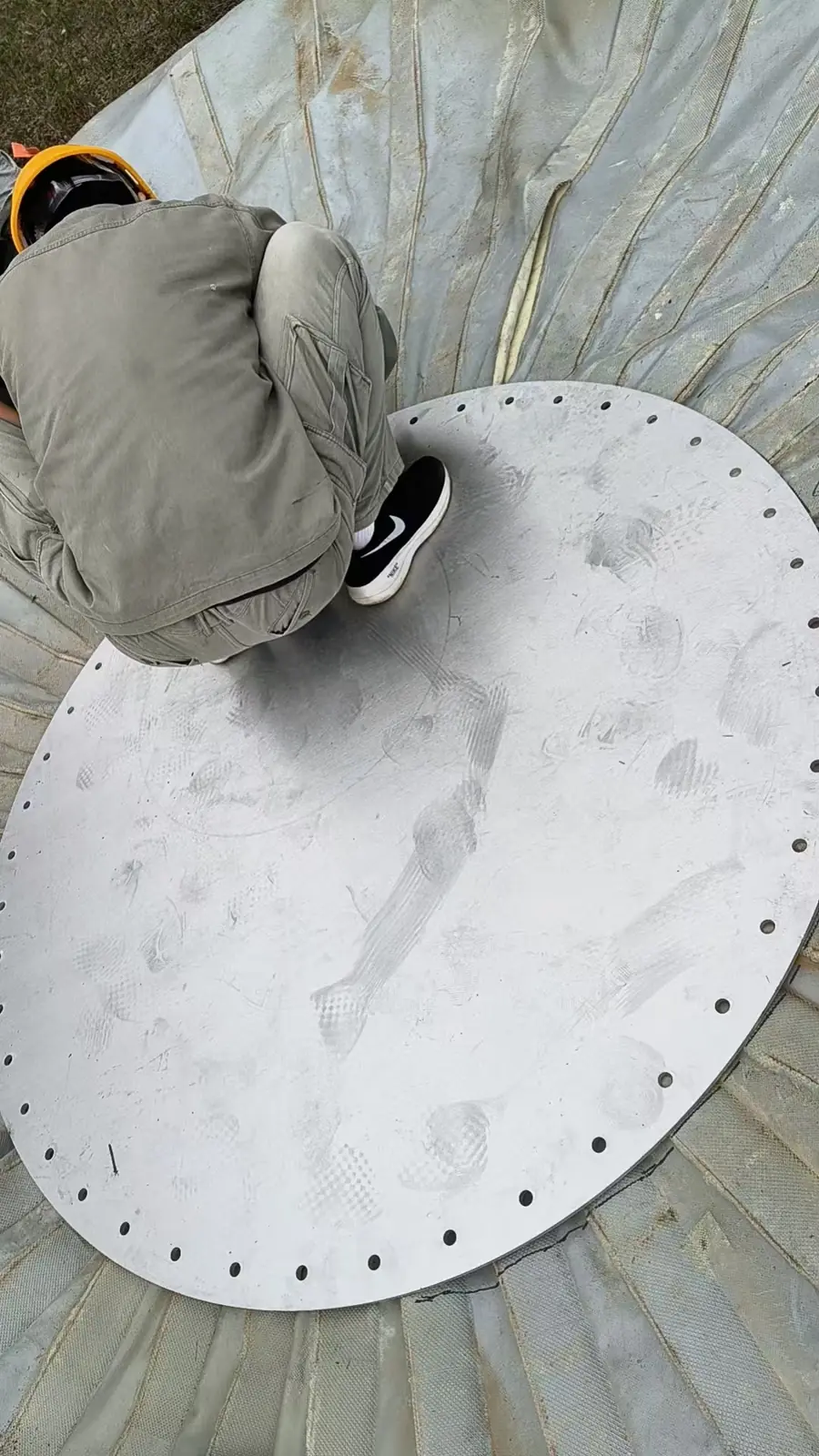

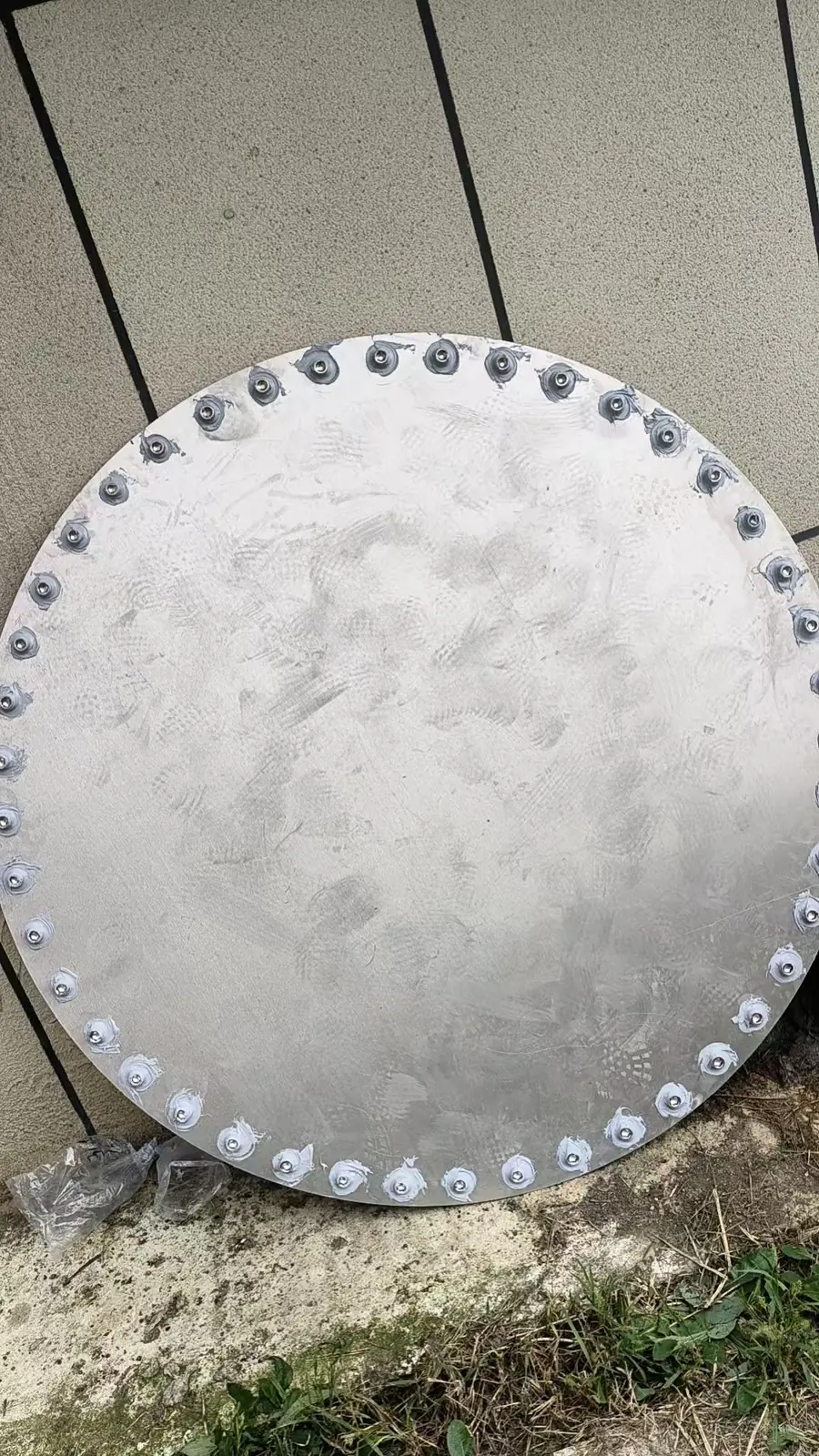

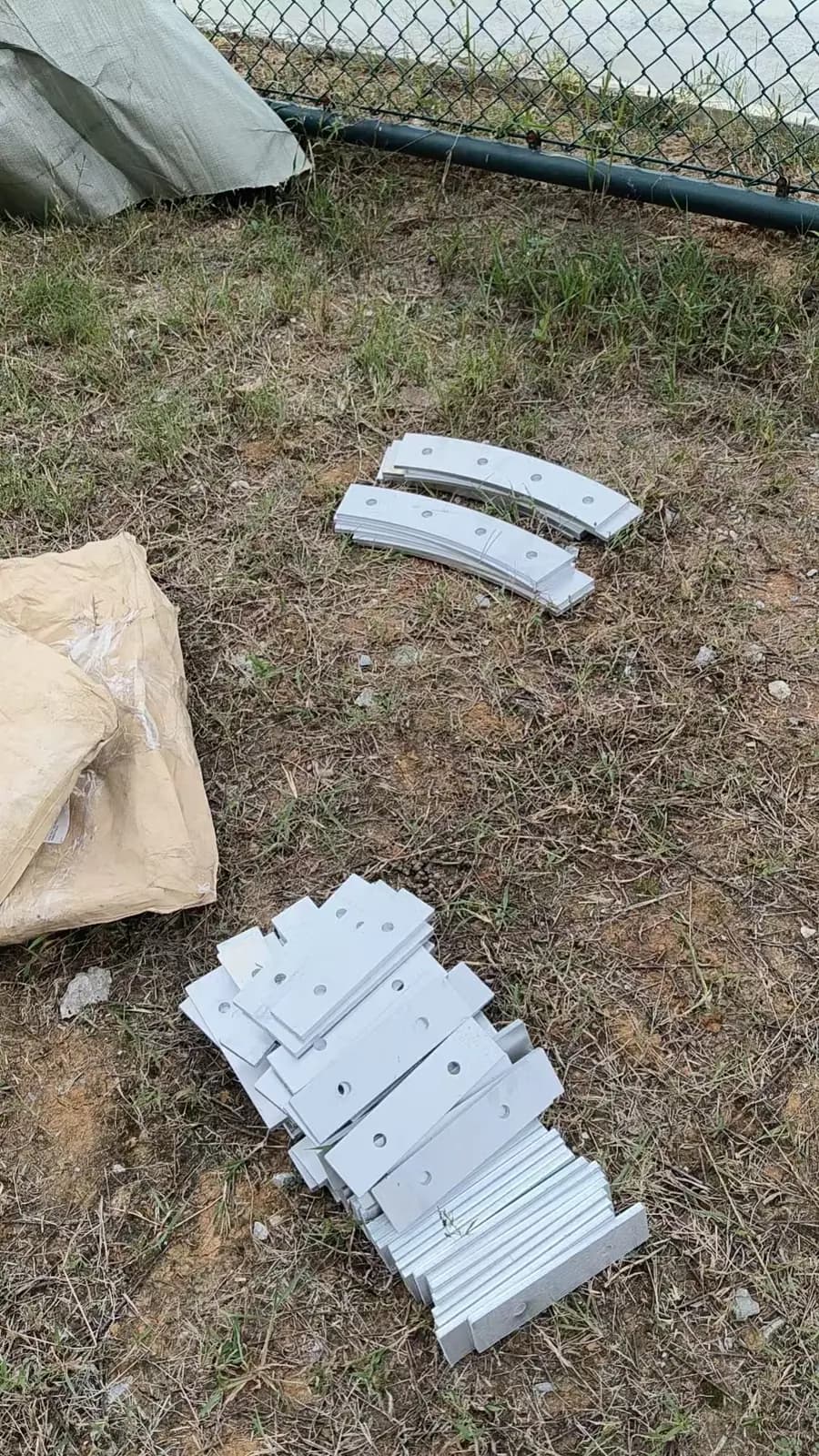

现场准备了直压板、弧形压板、带周边孔位的圆形金属板，以及用于连接部位配合的膜片。圆形轮廓和孔位标记，体现了膜片与金属件之间需要逐项对应的细节。

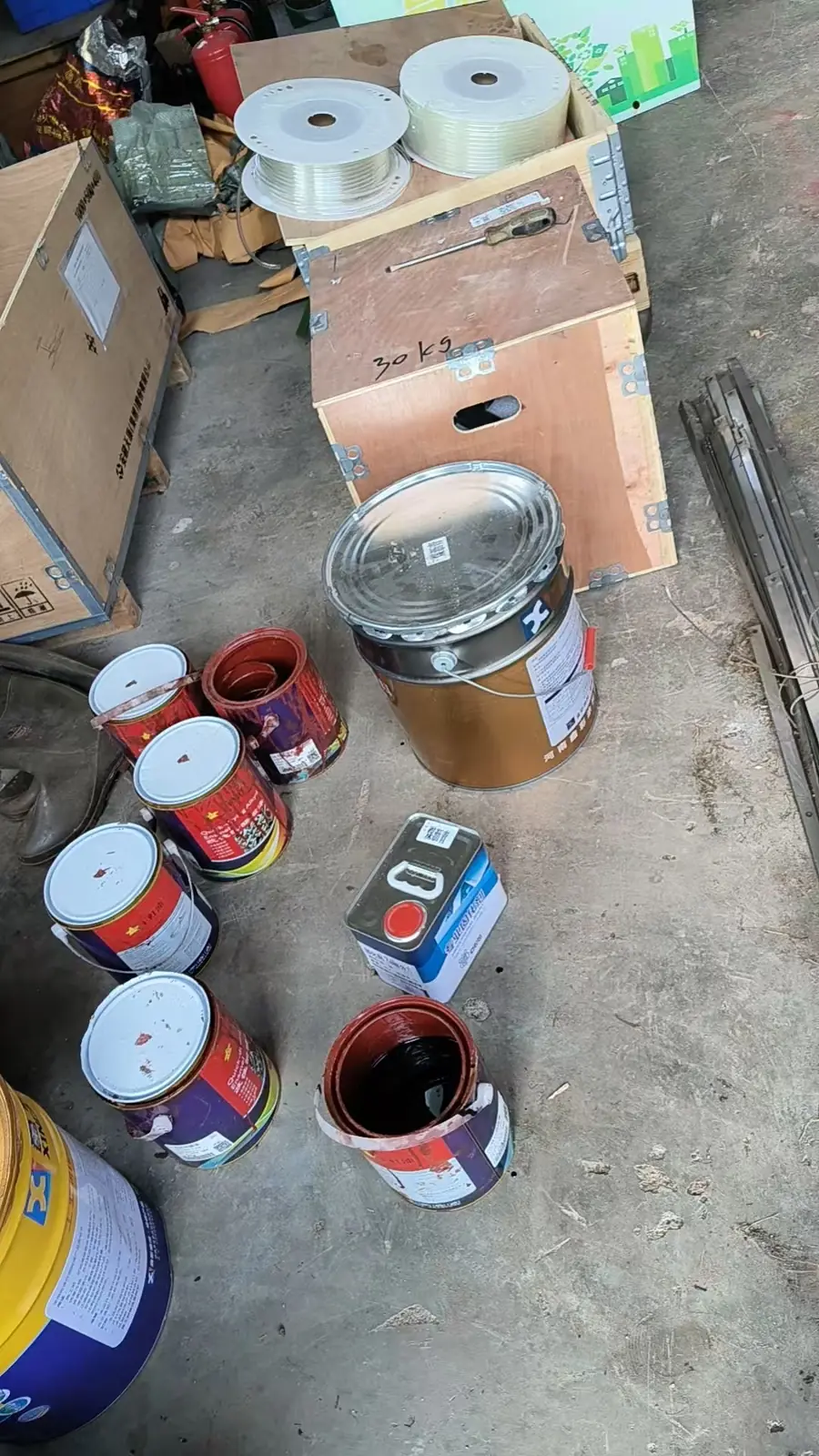

桶装辅材和卷装材料也出现在准备区。部件准备不仅要核对外形，还要核对孔距、接触面和配套材料，让膜片、顶板、压板及密封材料与项目维修方案保持一致。

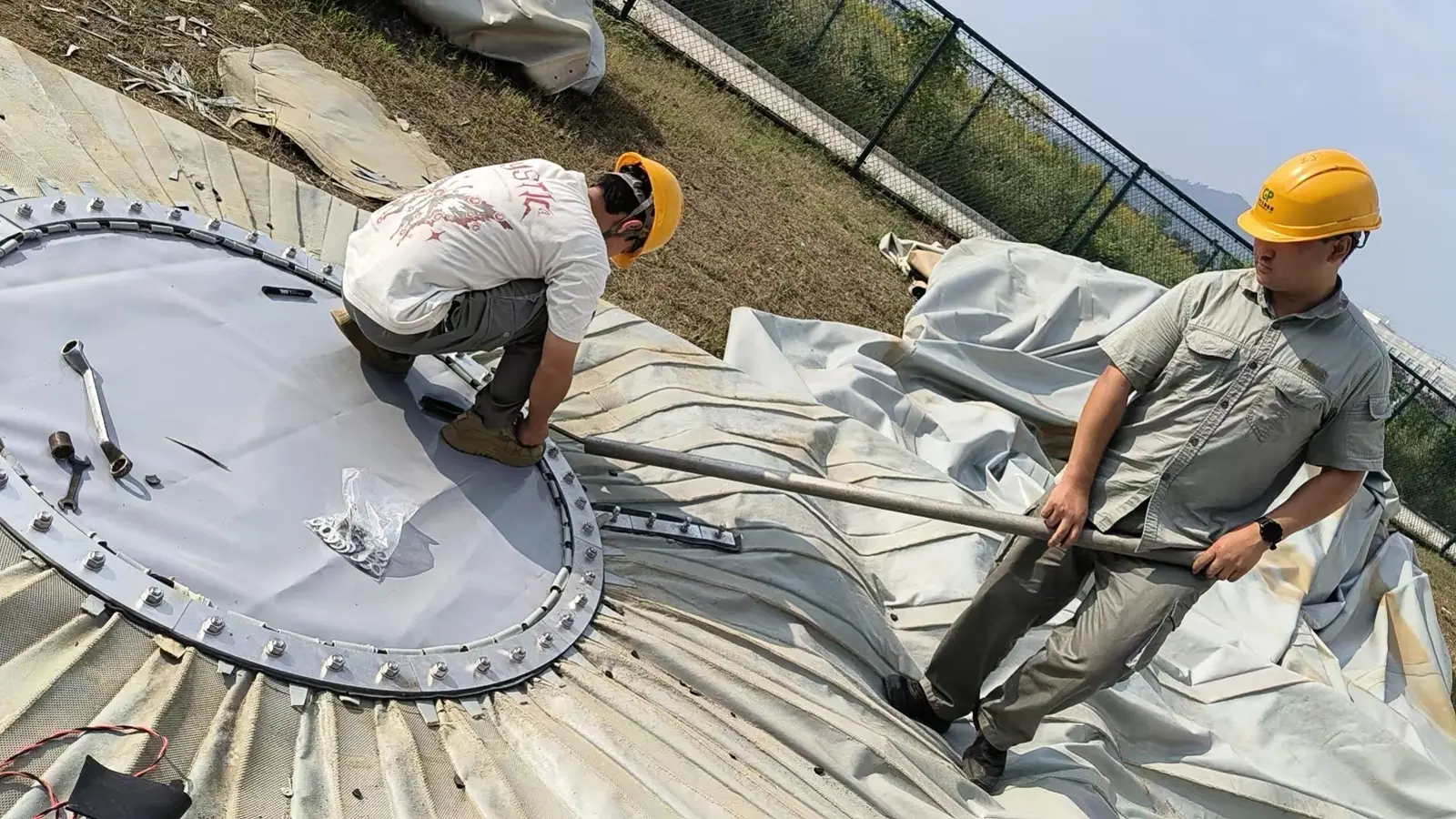

中心顶板：膜边、密封层与分段压板的配合

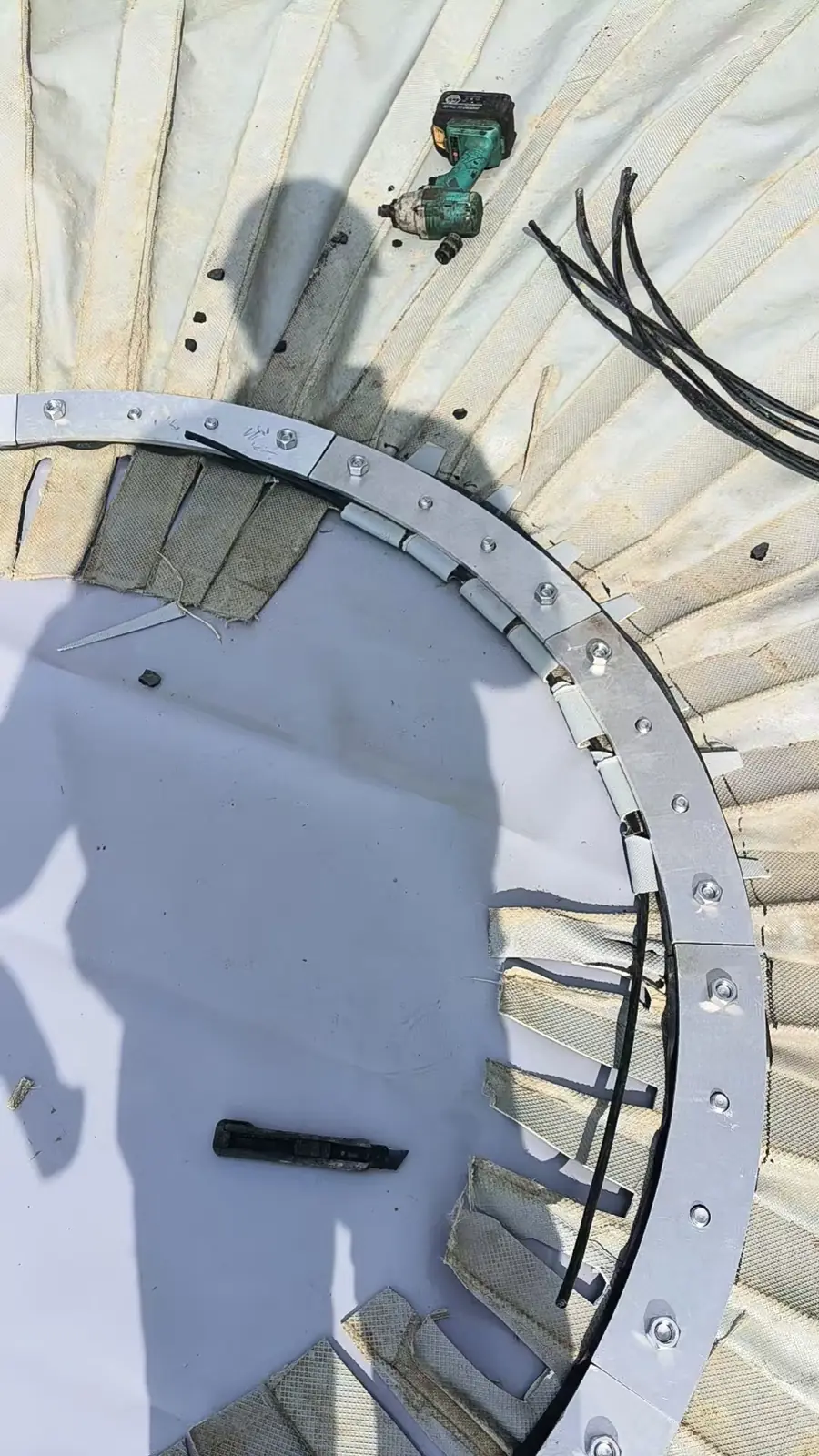

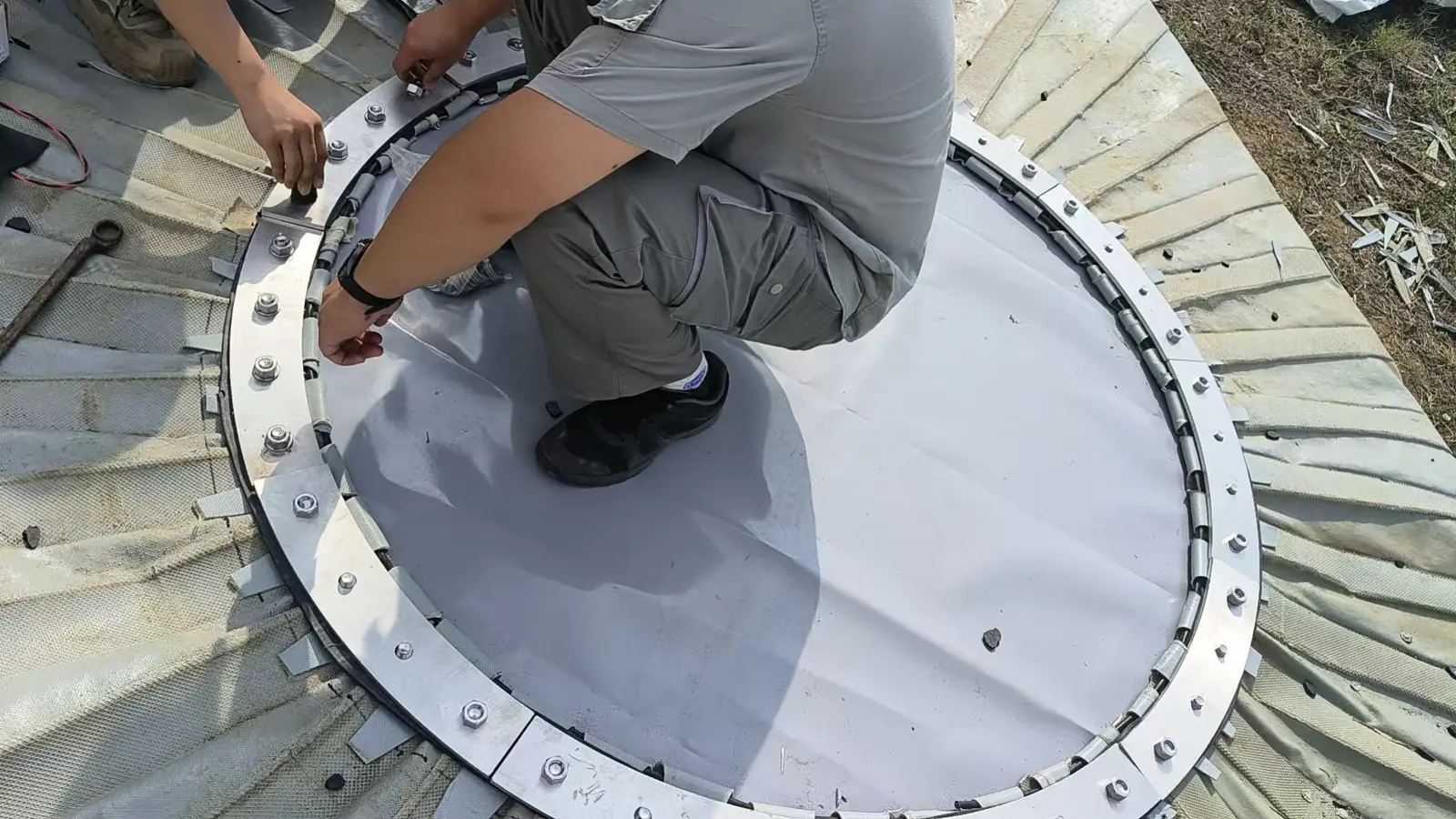

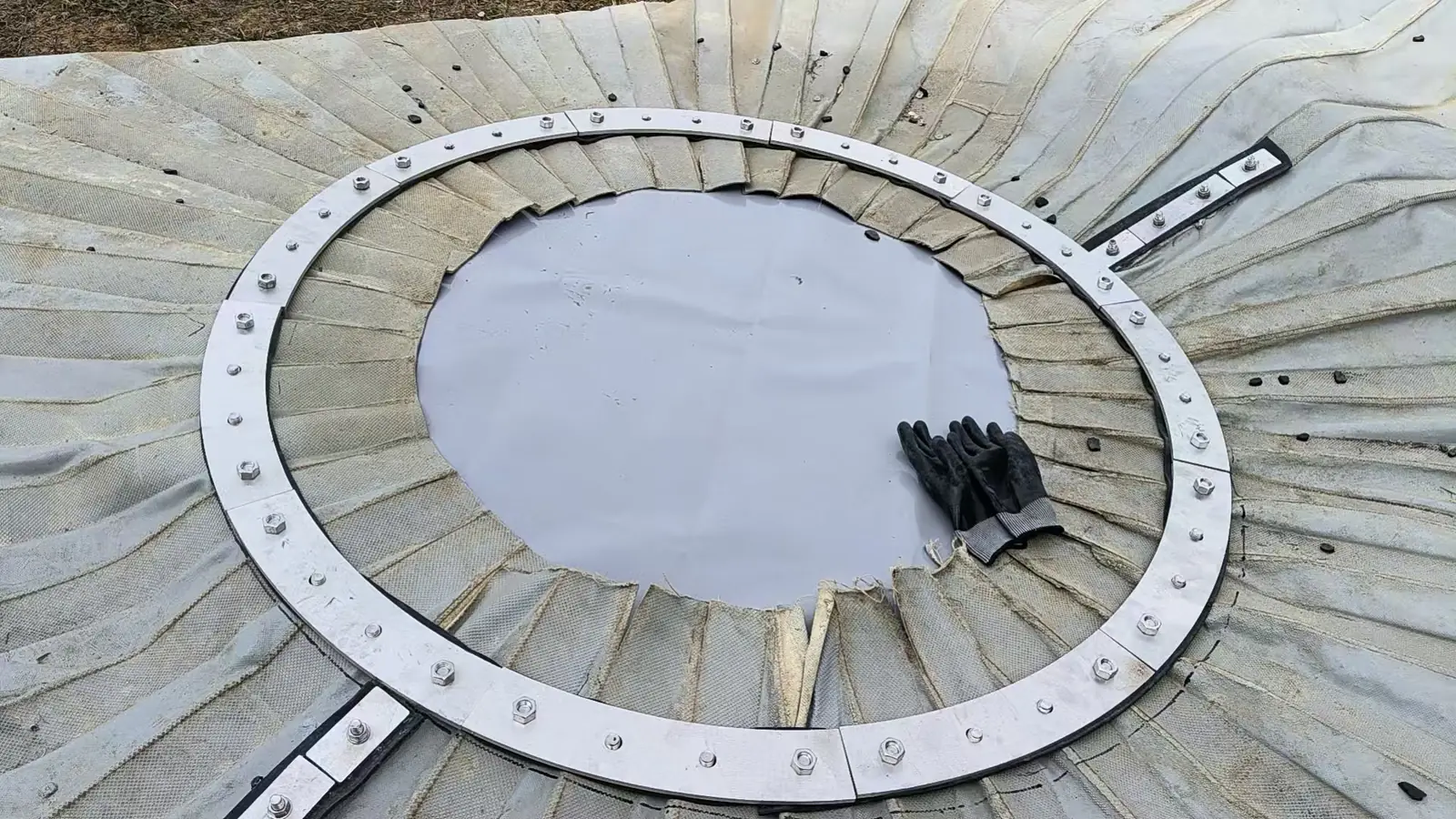

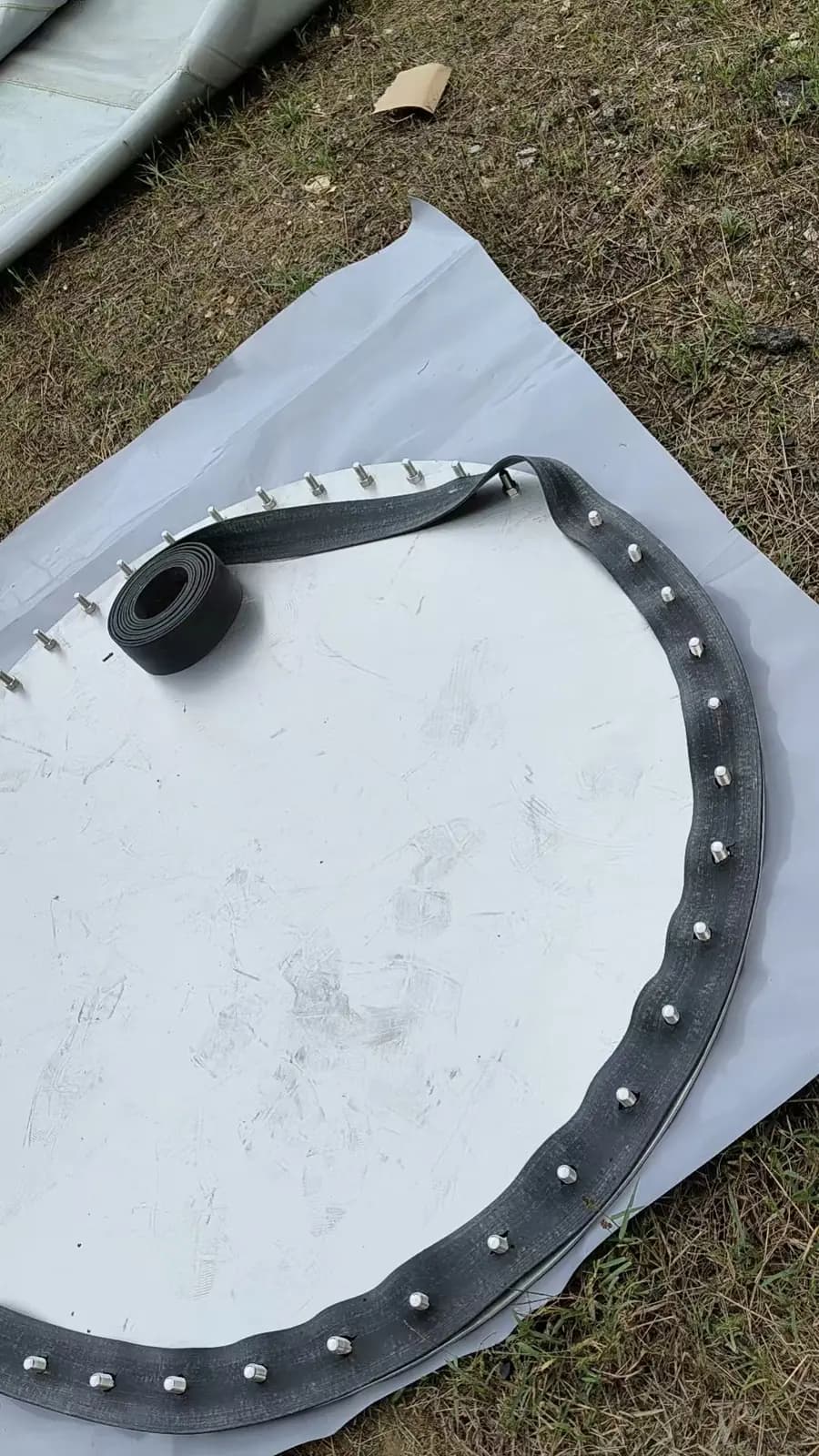

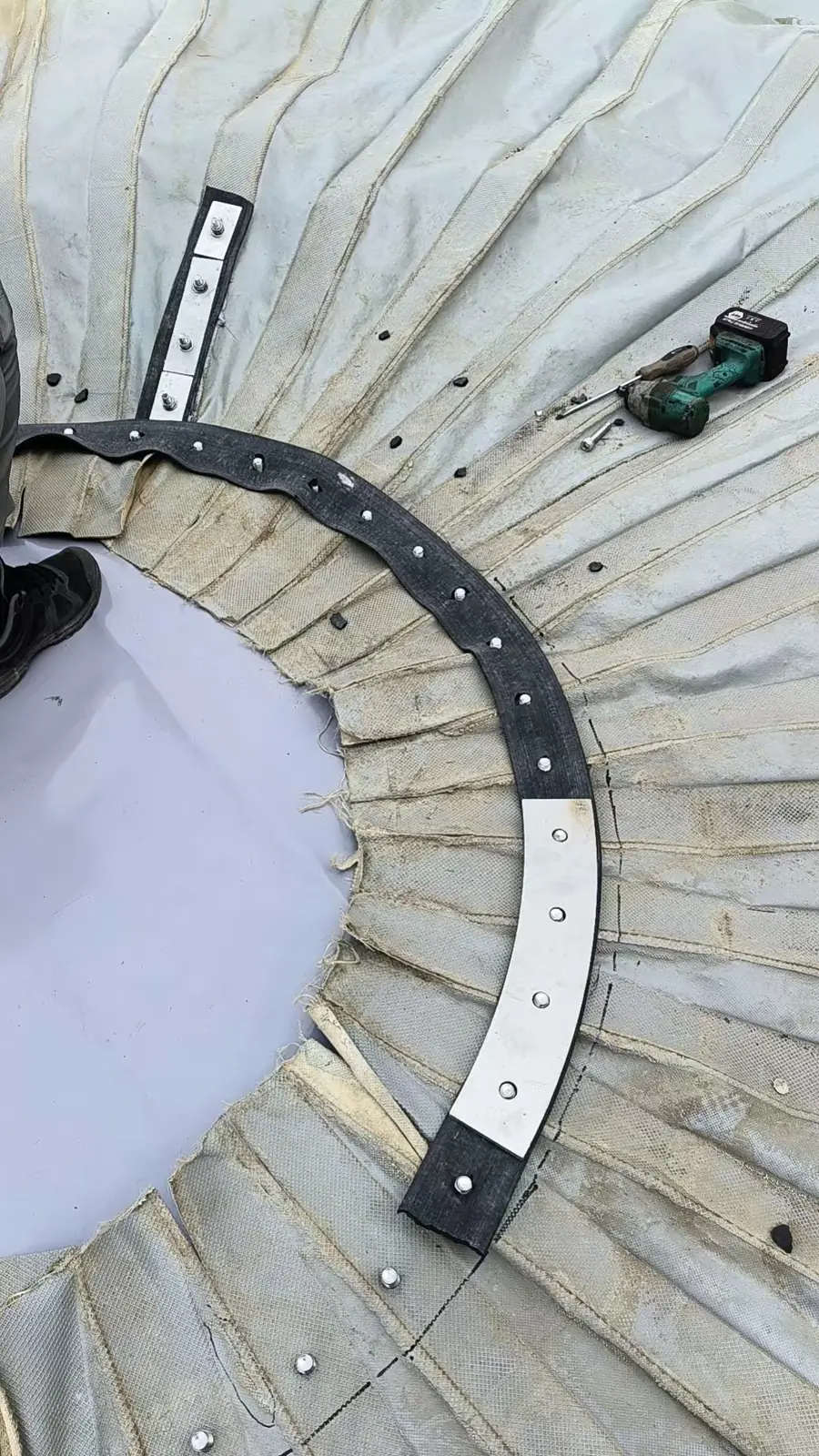

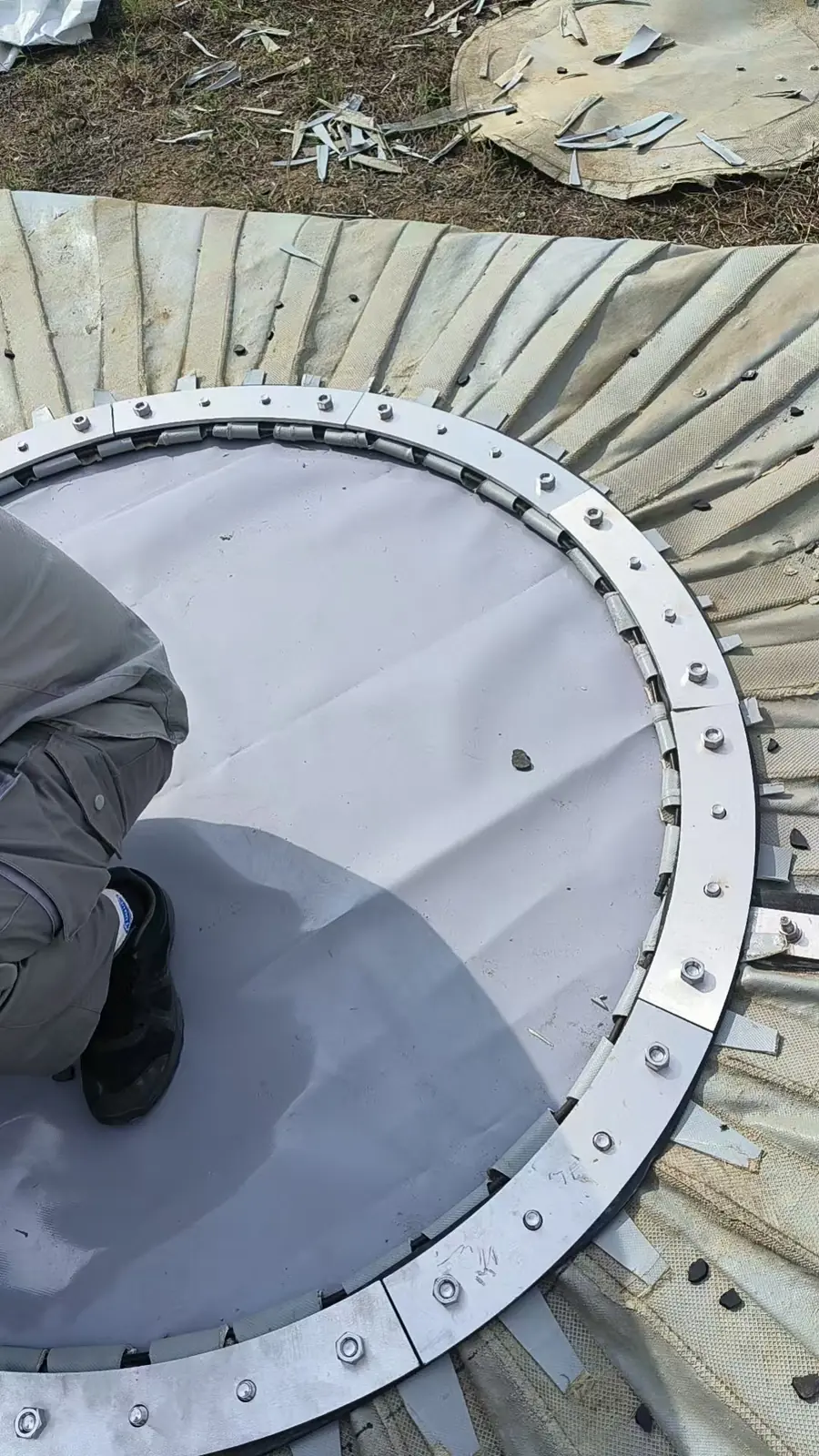

这组照片较完整地展示了圆形顶板周边的配合细节：膜材在圆周附近展开，黑色条状材料位于接触层，分段弧形压板与周边紧固件形成连续的连接区域。

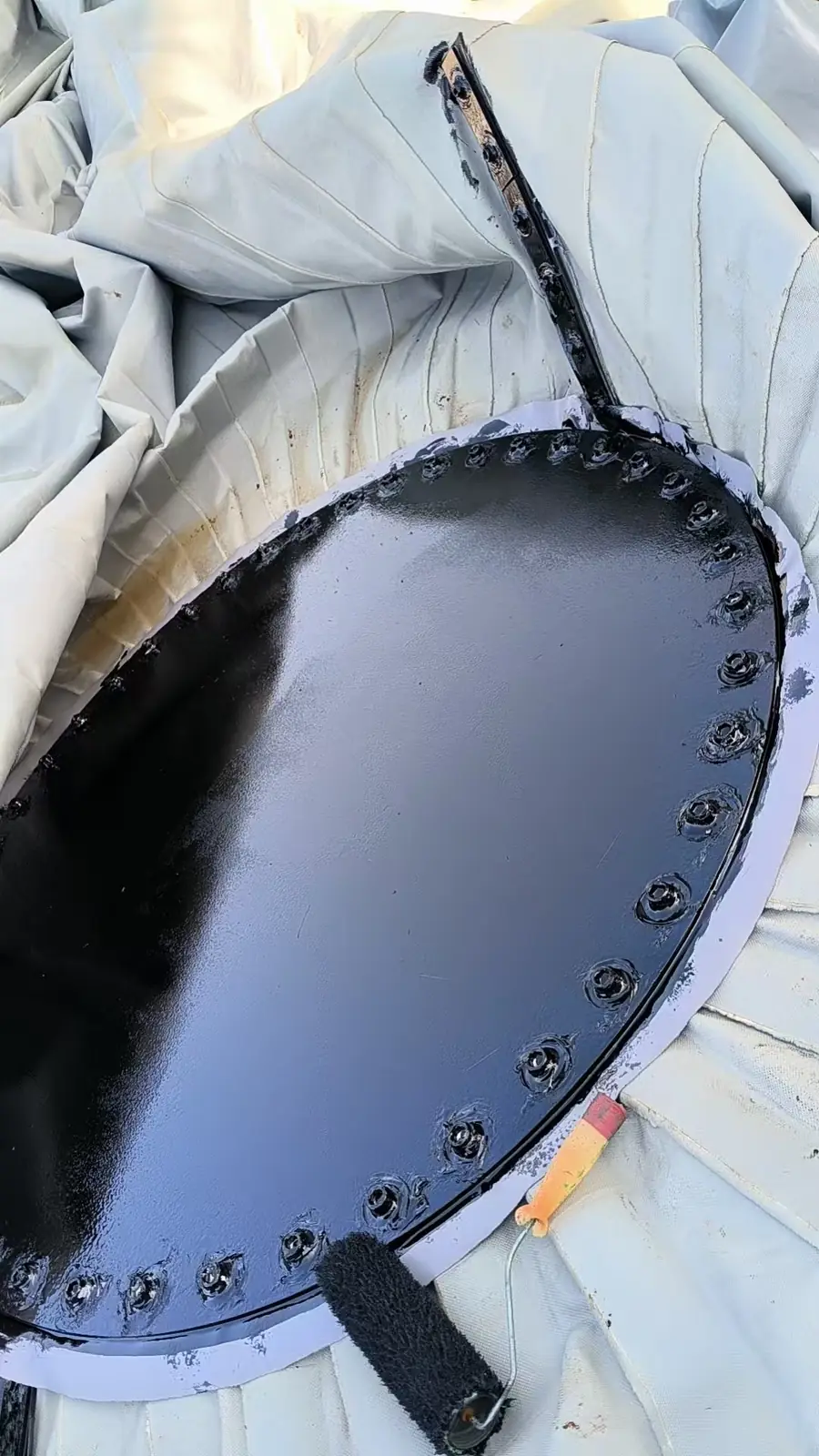

不同角度可以看到孔位比对、膜边整理、压板装配和顶板表面涂覆。这里需要关注的是整圈连接的配合，而非某一颗螺栓：膜边、密封层和分段压板都应按批准的连接设计与维修工艺处理。
局部连接、直压板与阀门附件

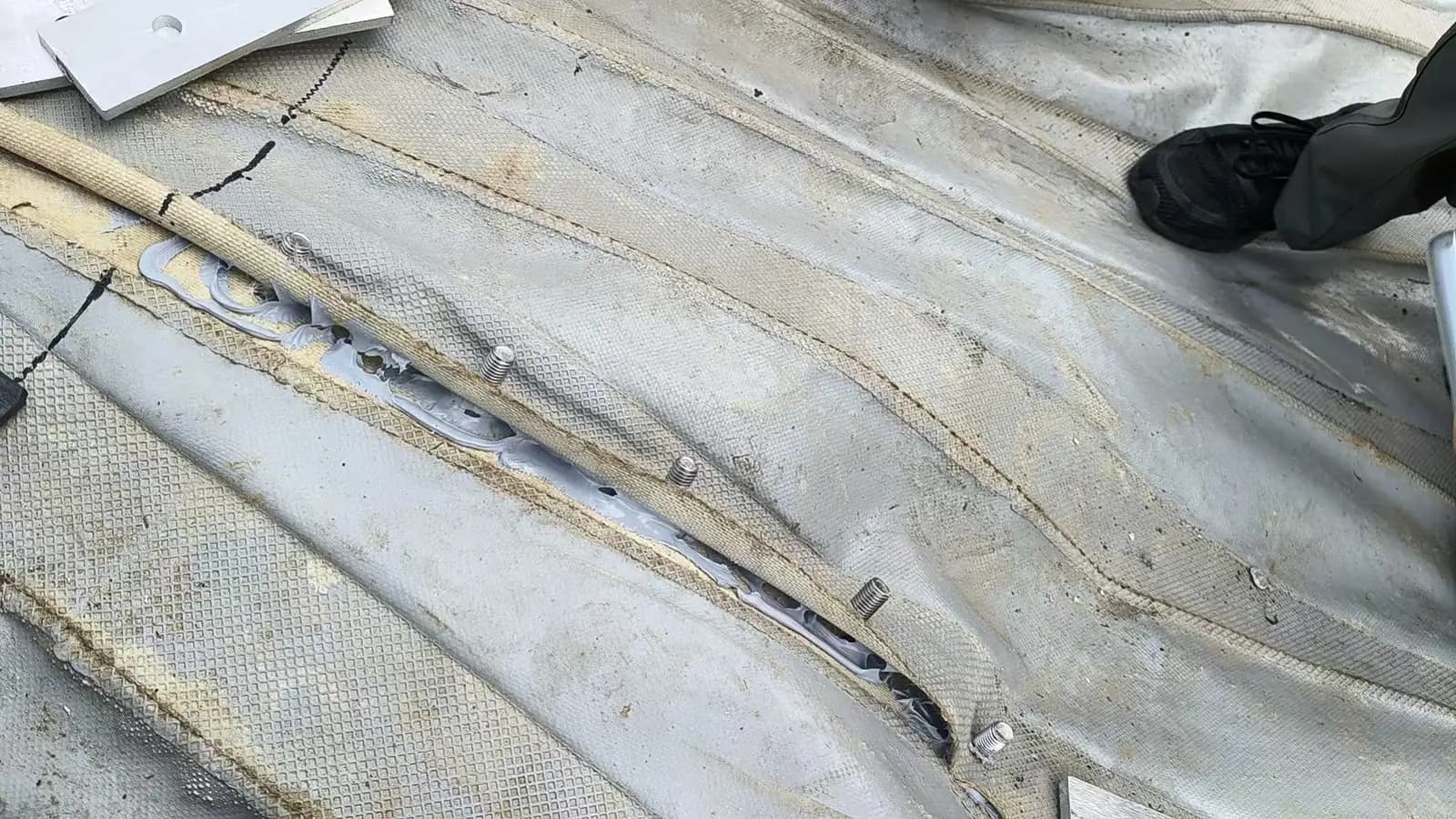

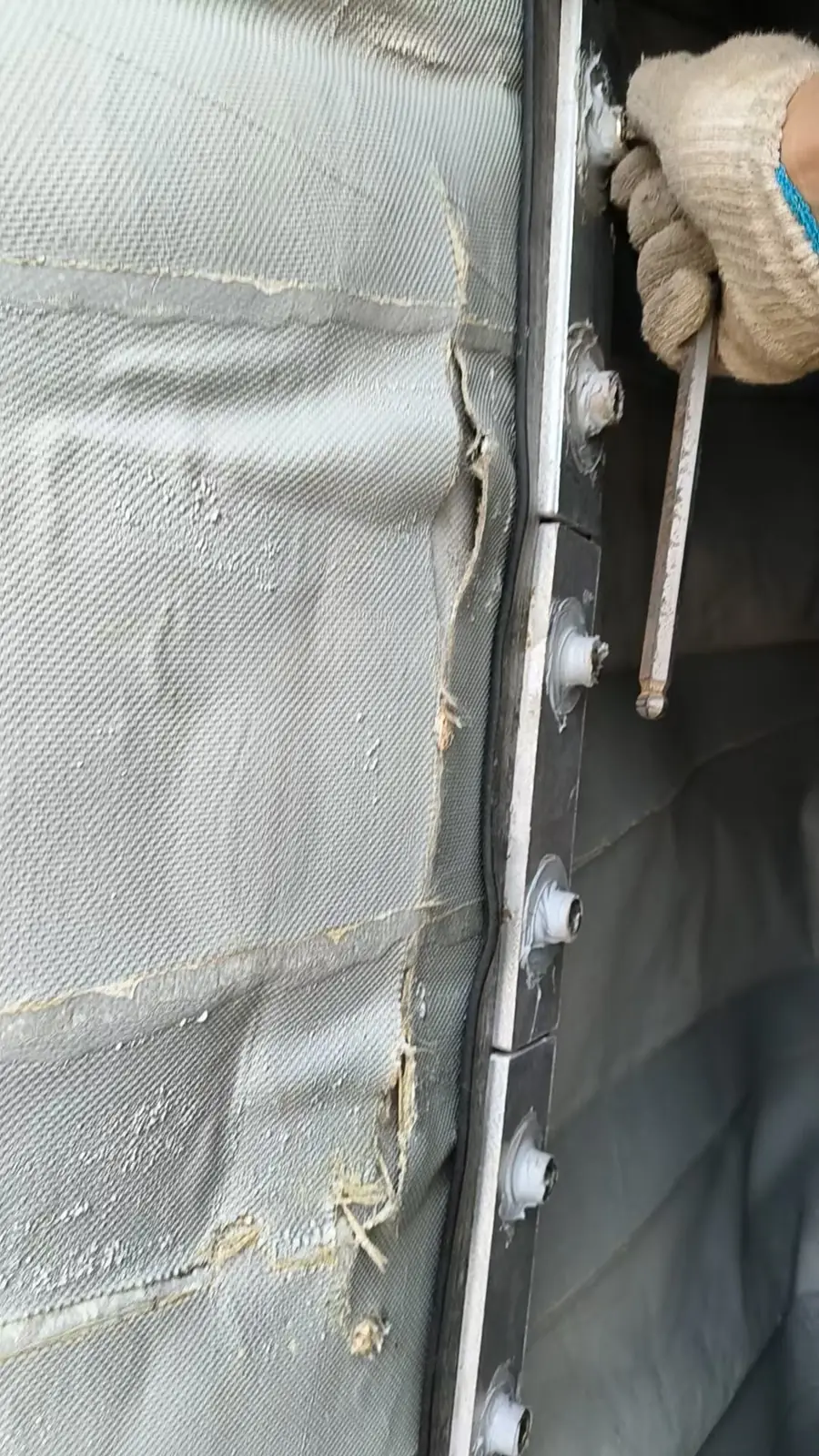

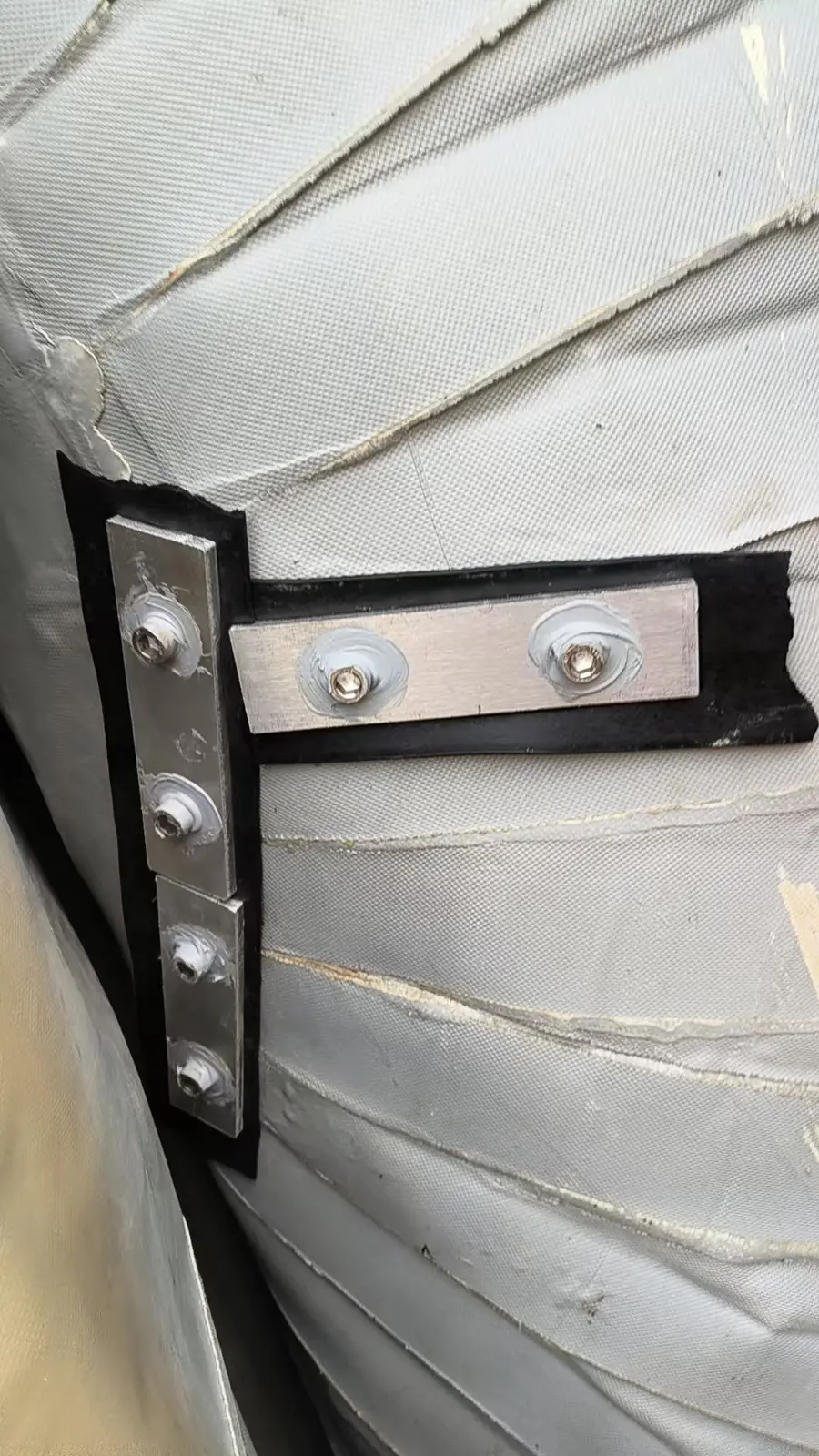

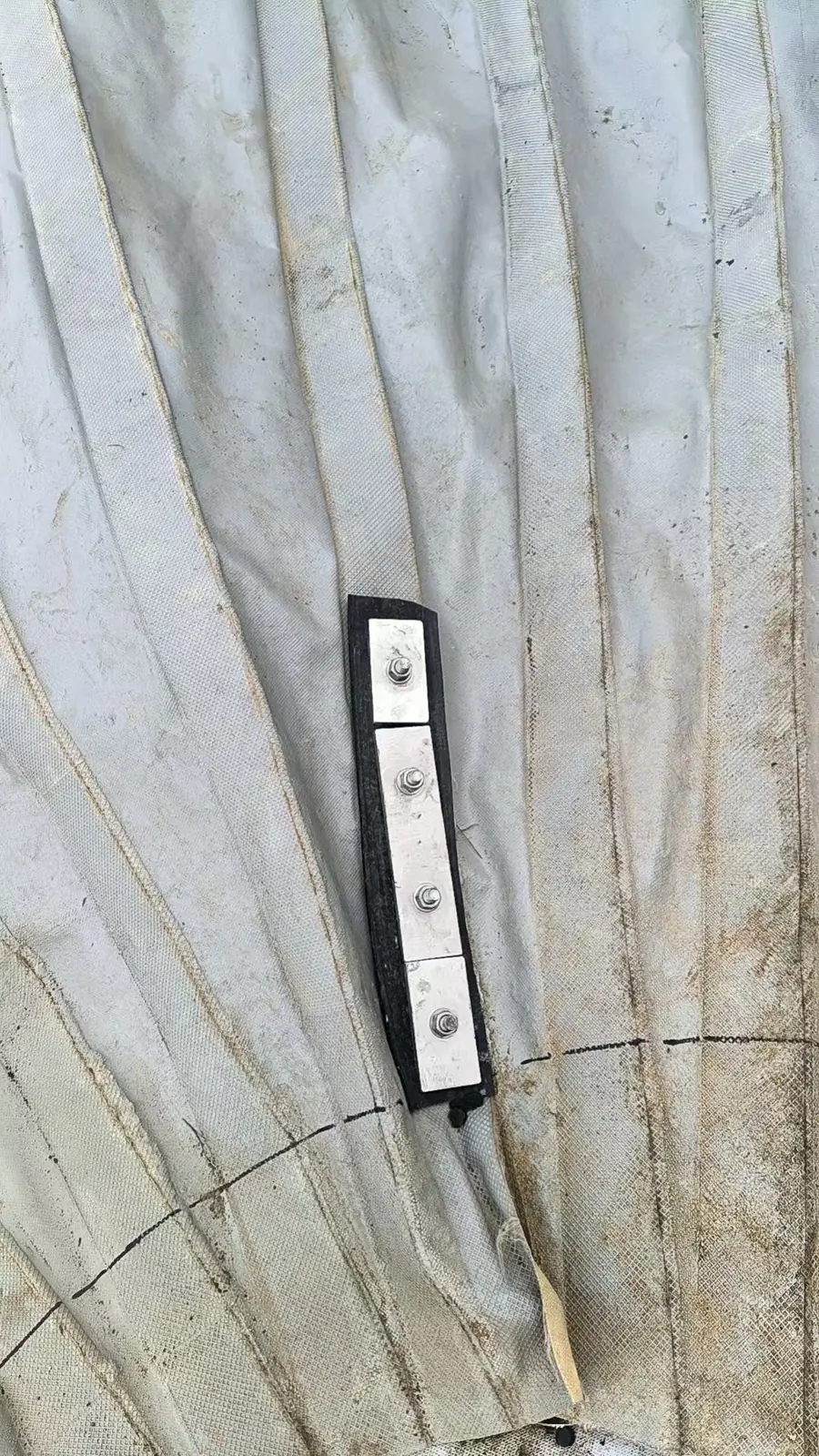

除中心圆形连接外，照片还记录了膜面局部直压板、交叉压板、垫层与紧固件。它们说明旧膜修复与重新安装需要同时关注连接部位，而不是只关注大面积膜材。

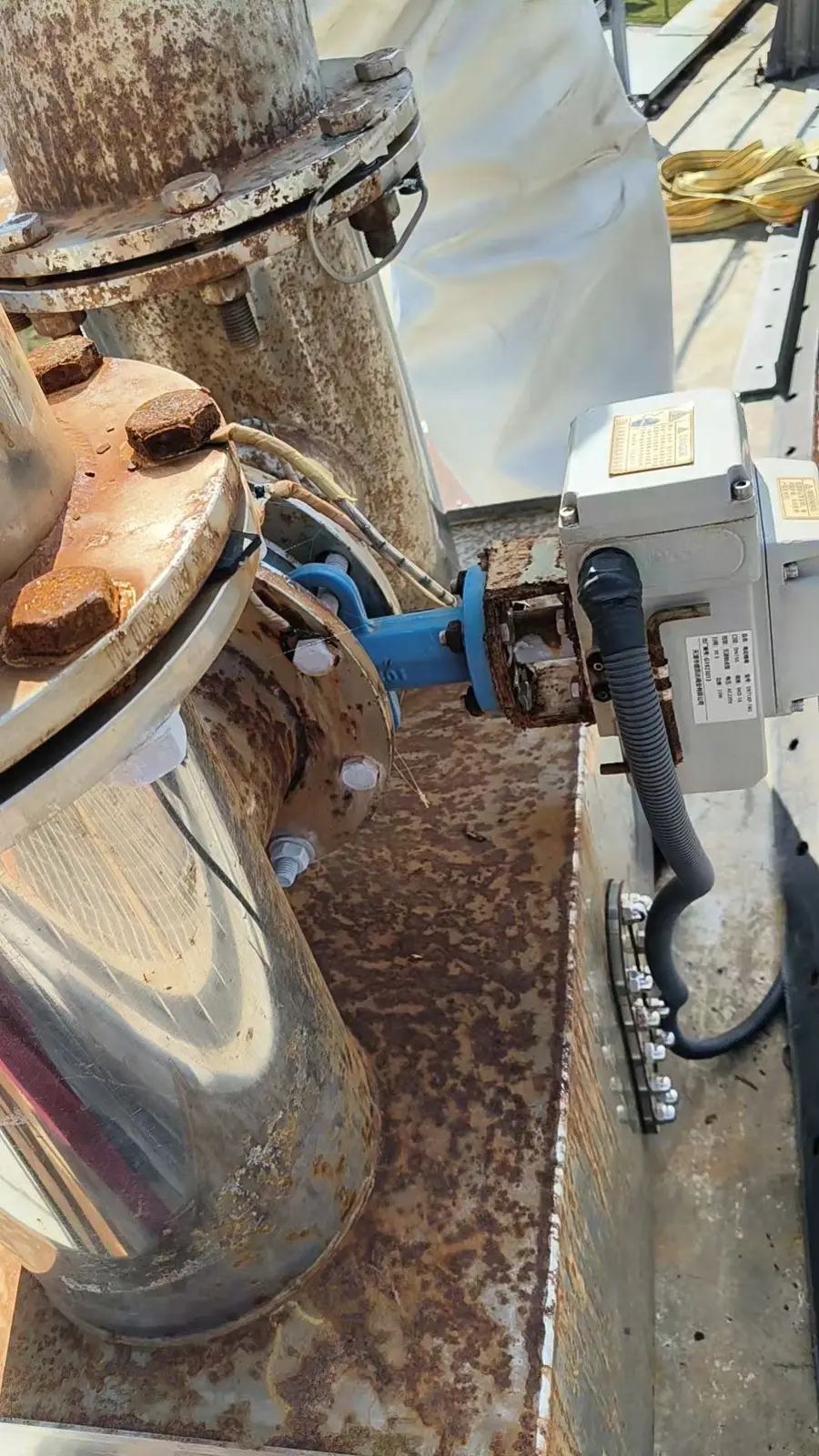

管路照片可辨认出阀门、电动执行器和法兰，周边部分金属表面存在锈蚀。这里保留“阀门与执行器组件”的准确表述，不仅凭照片把它确定为止回阀，也不据此判断其动作或密封性能。
旧膜吊装、罐顶铺展与重新安装

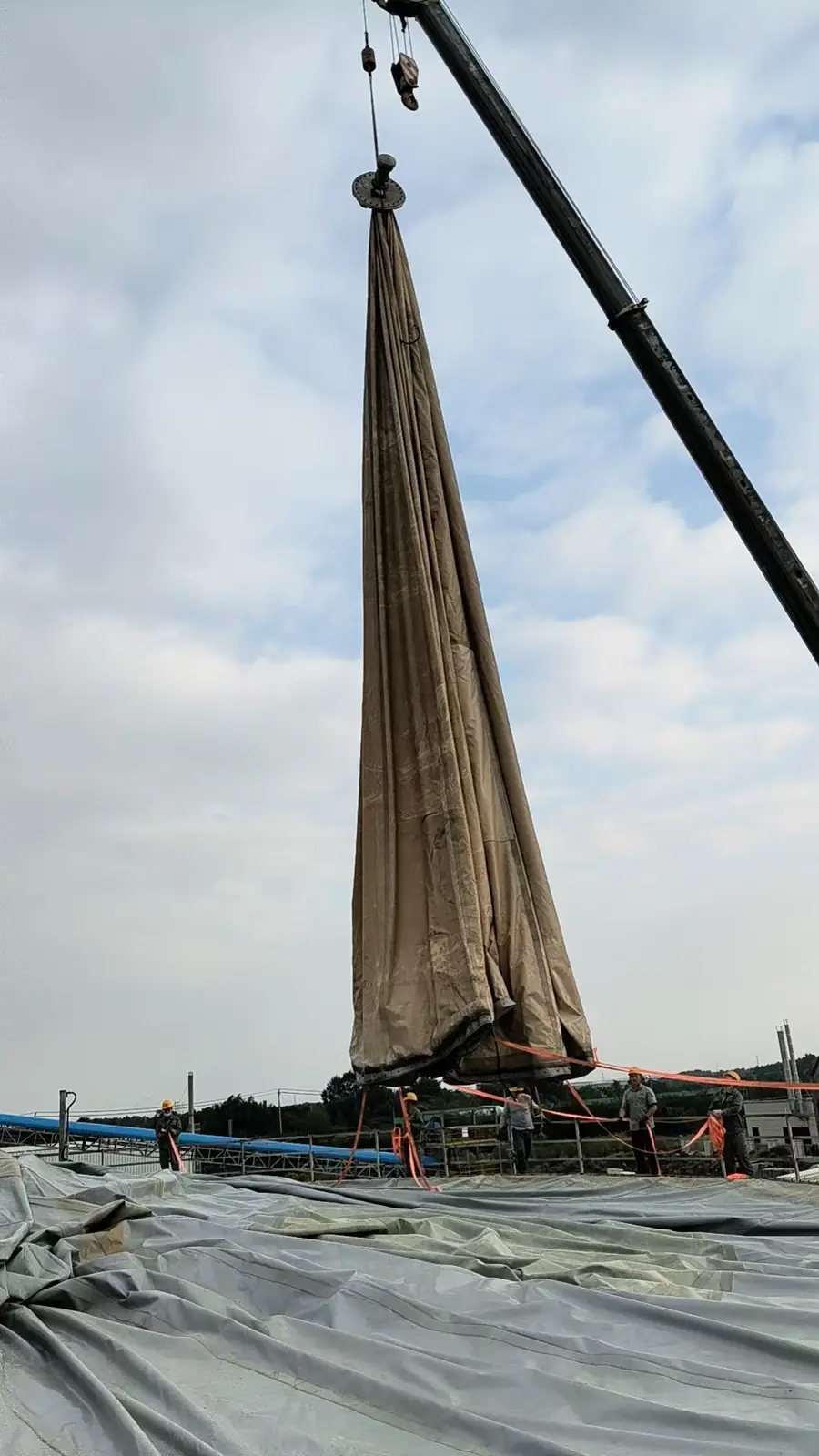

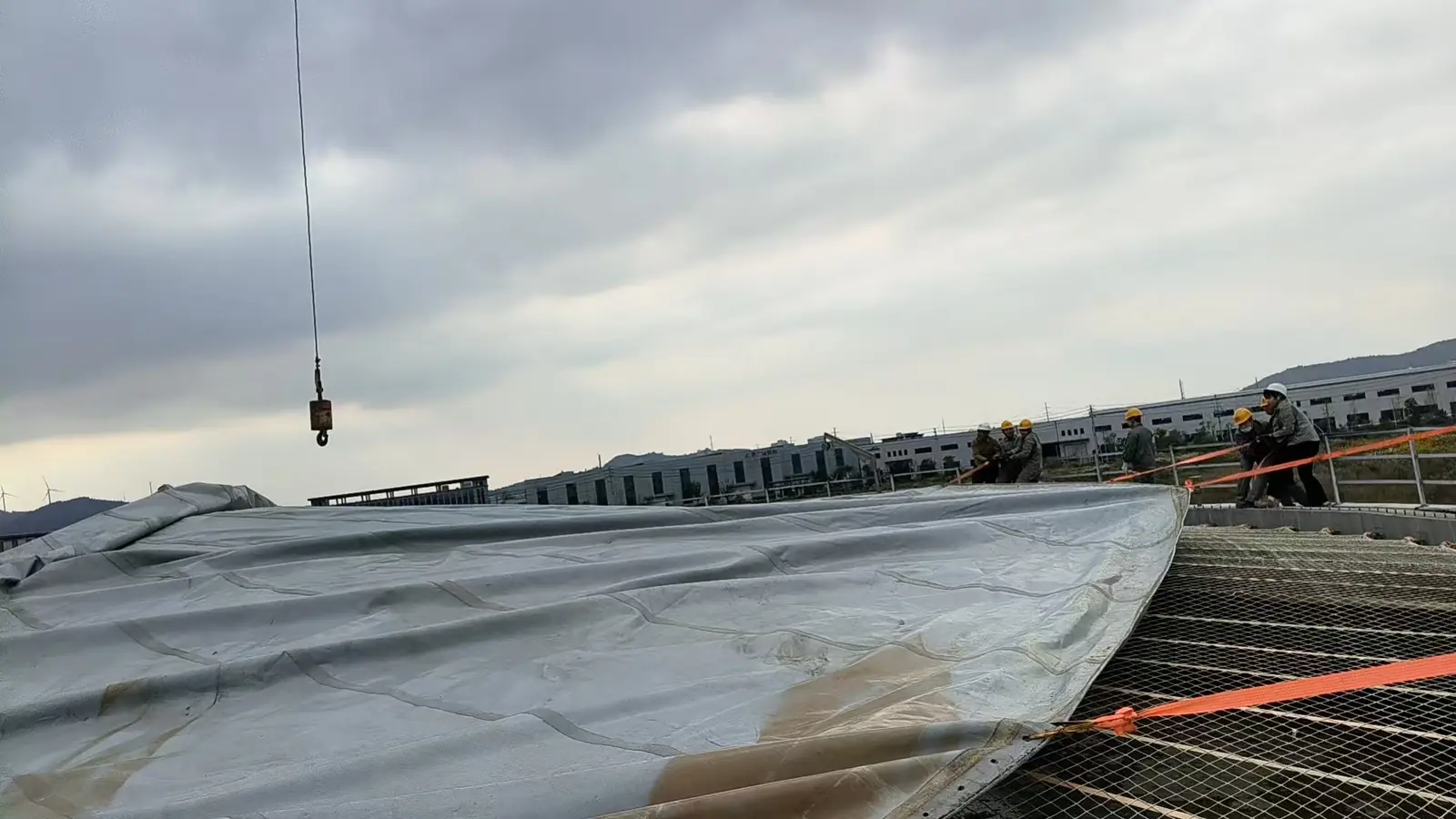

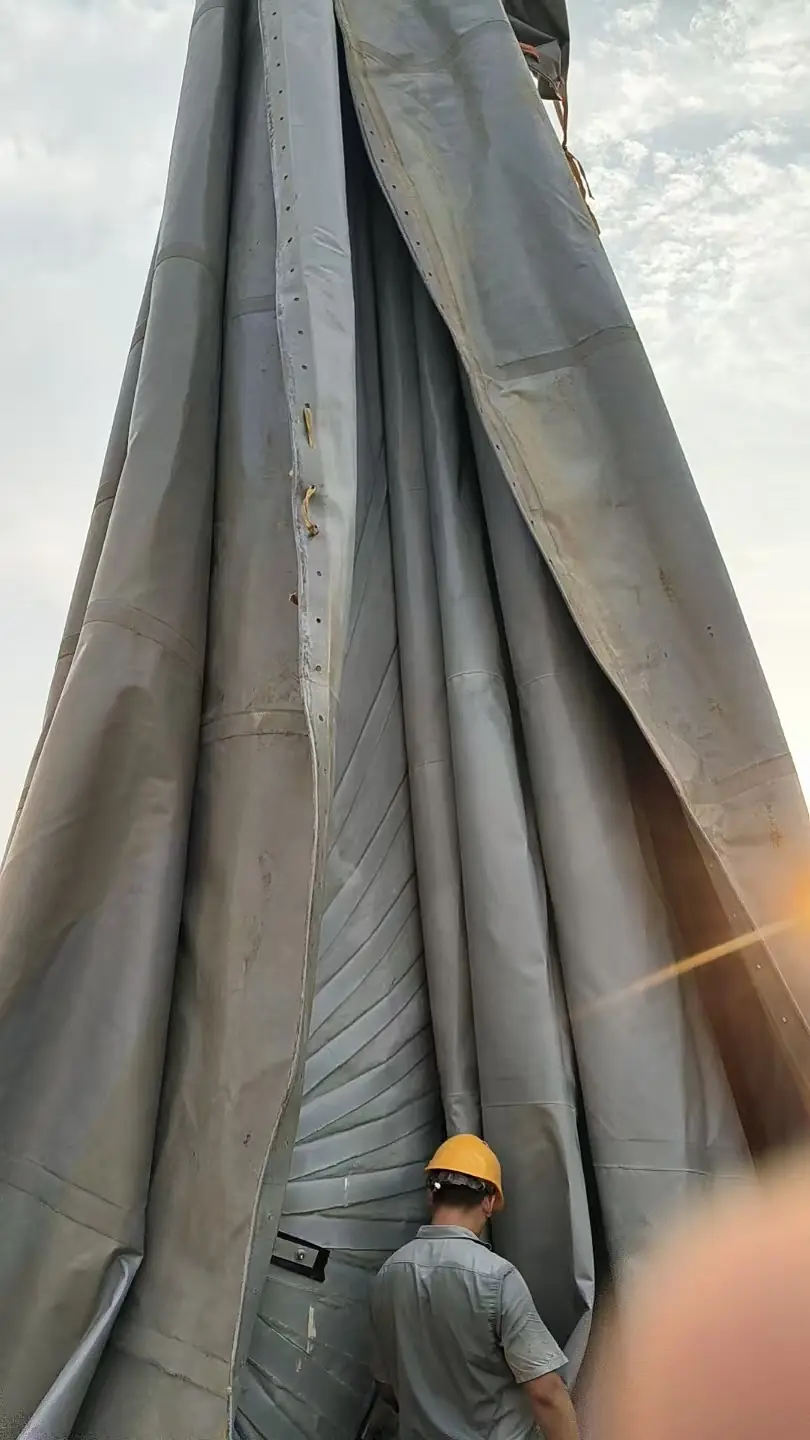

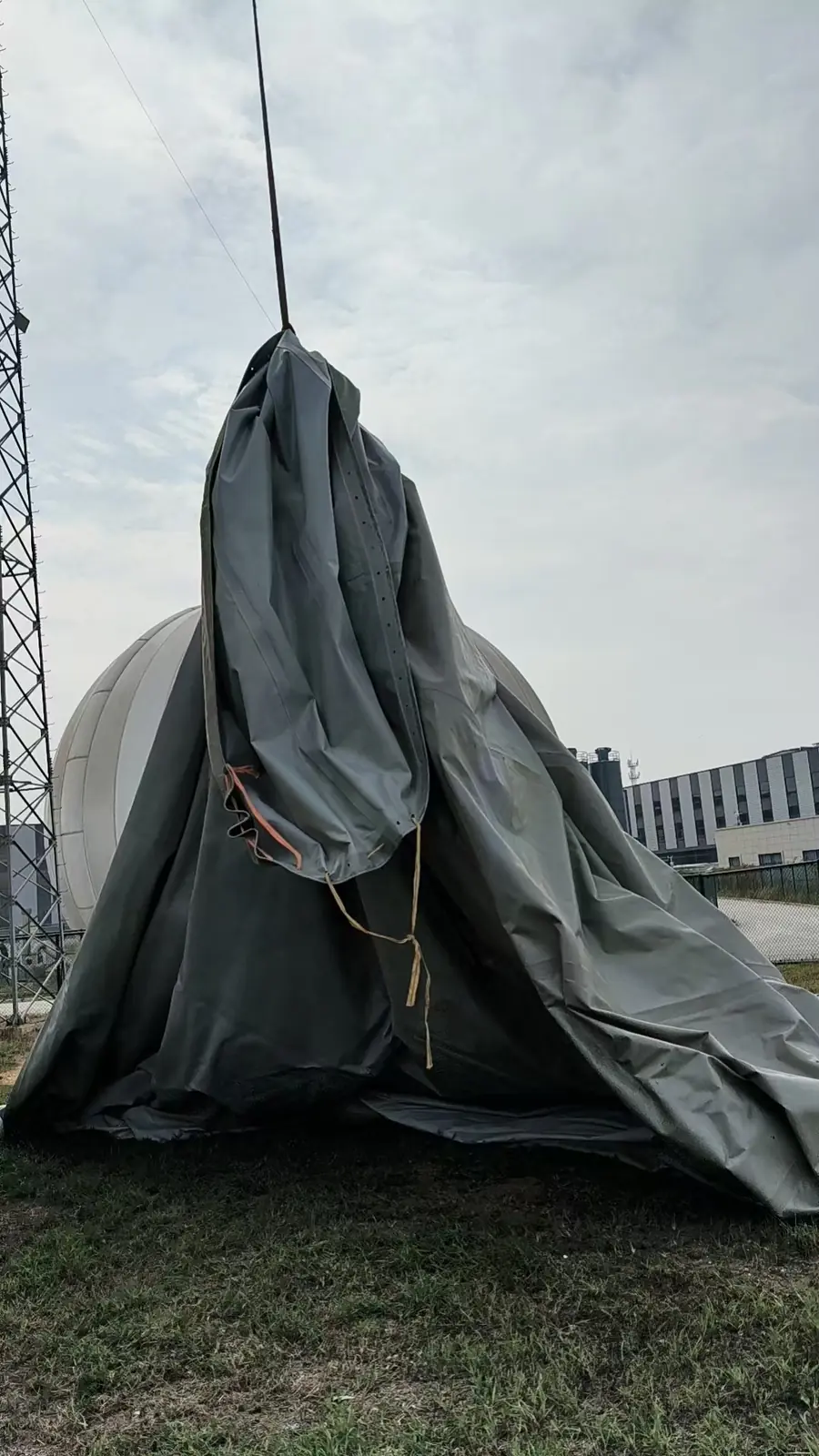

收拢的膜体由起重机提起，作业人员通过牵引绳带配合调整位置。另一个视角显示，膜体已经在罐顶大面积展开，右侧还能看到其下方的支撑带与支撑网。
从竖向收拢到大面积铺展，照片展示了柔性膜体在搬运中的形态变化。这次吊装属于旧膜局部修复与重新安装的检修范围，不是全新内外膜的整套安装。重新安装还涉及膜边定位、连接配合与后续固定，不能仅用一次起吊概括。
修复与重新安装之后，还需要独立的检查与交接
膜体和连接件处理之后，是否满足重新运行条件，还要依据项目程序检查膜体与连接部位、气密性及相关设备功能，并形成交接记录。这组照片没有提供相应检测结果或复运批准，因此本篇止于现场作业记录。若要评估自己的气柜，可向 MOTET 提供安装形式、设备资料、损伤部位照片及既有检修记录，先明确维修范围。
常见问题
本次是整套内外膜更换吗？
不是。本次实际工作是旧膜局部修复后重新安装，并非整套内外膜更换。本文围绕旧膜处理、顶板与压板连接、膜体吊装和重新安装记录现场作业，不将其描述为全新膜体供货或整套换膜项目。
评估旧膜局部修复需要哪些资料？
建议提供设备安装形式、原设计与膜材资料、尺寸及接口图、损伤部位的远近景照片，以及过去的检修记录。照片有助于初步定位问题，但维修范围仍需结合设备资料和现场评估确认。
这组照片能证明气柜已经验收并恢复运行吗？
不能。照片记录了检修相关作业和部件细节，不代替气密性检查、设备功能检查、验收记录或复运批准；本文不据此作出已经投运的结论。
