01
结构刚度更高
钢壳承担风荷载、雪荷载和部分外部机械影响，整体外形更稳定。

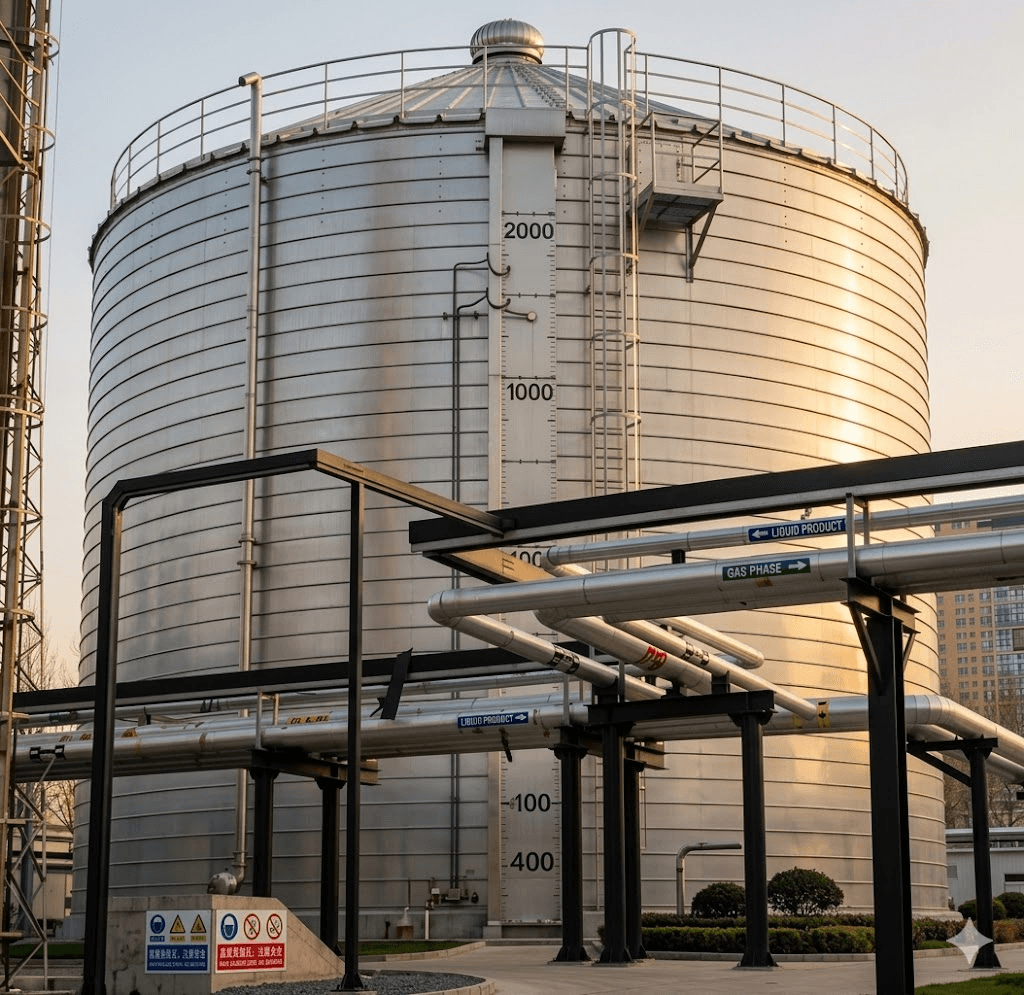

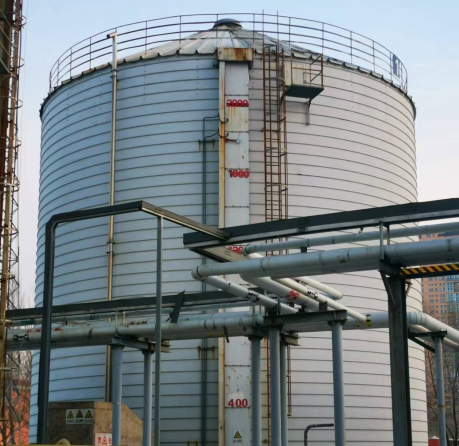

外钢内膜气体储柜
外钢内膜气体储柜
外钢内膜储柜以钢制外壳承担主要结构荷载，内部膜体负责气密分隔，适合对外观、耐候性和更高设计压力有要求的项目。
产品概况
适合更高结构刚度与规整外观的储气方案
外钢内膜储柜以钢制外壳承担主要结构荷载，内部膜体负责气密分隔，适合对外观、耐候性和更高设计压力有要求的项目。
它常见于城市型项目、工业园区和标准化厂区，既要储气性能，也要兼顾与周边建筑环境的协调性。
钢壳稳形
外观规整
更高设计压力
核心优势
面向工程交付的核心优势
围绕稳定运行、安装效率和后期维护成本，梳理这款产品在实际工业项目中的关键优势。
02
更适合城市项目
立面规整、可做标准化涂装，适合厂区形象和视觉管理要求较高的场景。
03
设计压力区间更宽
在需要较高稳压能力或特殊下游工况时，外钢内膜方案更容易进行强化设计。
04
适配标准化工业总包
平台、扶梯和外围设备更容易与整体钢结构形成统一接口。
工艺规格
关键规格与使用边界
| 典型容积范围 | 300-30,000 m3 |
| 设计压力范围 | 5,000-30,000 Pa |
| 壳体材质 | S235 / S355 carbon steel or equivalent |
| 防腐方式 | Hot-dip galvanizing or coating system |
| 结构形式 | Steel shell + internal membrane separation |
| 设计寿命 | 15-20 years |
安全设计
三级安全保护系统
一级保护
机械式安全阀对压力异常进行第一时间保护，减小钢壳与膜体受力峰值。
二级保护
压力、温度和风机或阀组状态联动监测，确保压力管理精细可控。
三级保护
与火炬、发电和工艺总管形成硬联锁，异常时按设定逻辑执行切断、放散或切换。
结构设计
双气道设计
双气道风路在钢壳内部形成更均匀的膜面支撑压力，提升内膜运行稳定性，并改善大直径设备的动态响应。
材质标准
材质标准与产品特点
钢壳结构与内膜系统分工明确，便于针对不同工况单独优化。
外表面防腐层可按环境等级定制。
平台、扶梯、检修口等附件更容易集成到整体钢结构中。
主体结构
主体材质结构
| 外壳 | Rolled steel shell, coated or galvanized |
| 内膜 | Gas-tight PVDF-coated membrane system |
| 防腐体系 | Galvanizing / epoxy-rich primer / top coat |
| 附件材质 | HDG steel, SS304, SS316, or FRP on request |
膜材性能
甲烷渗透率与膜材关键规格
| 膜材体系 | High-barrier gas-tight membrane |
| 甲烷渗透率 | < 28 cm3/(m2·day·atm) at 23°C |
| 耐压适应性 | Designed for reinforced pressure duty |
| 抗疲劳性能 | Suitable for long-term cyclic service |
| 耐候性能 | Matched to steel-shell outdoor service |
| 焊接方式 | Controlled hot-wedge welding process |
