双膜储气柜如何工作？
工作原理、主要部件、压力控制、气体储存与选型基础
约 9 分钟阅读
技术指南 / 气体储存
双膜储气柜如何工作？
双膜储气柜是一种低压气体储存系统，常用于平衡沼气产量与用气量之间的差异。在厌氧消化、污水处理、农业沼气及其他生物气体项目中，产气过程通常无法与下游需求完全同步，因此临时储气能够在气体产生与利用之间提供关键缓冲。
与刚性压力容器不同，双膜储气柜通过柔性膜材形成可变容积气室。内膜储存沼气，外膜维持结构外形，支撑风系统则在两层膜之间维持所需的压力环境。
当沼气产量和消耗量变化时，内膜会随储气量升降，而外膜基本保持充气状态。因此，系统能够在保持相对稳定工作压力的同时提供可变容量的气体储存。
双膜储气柜的主要部件
1. 内膜
内膜形成可变容积的储气室。沼气通过进气口进入气室；当进入的气体多于排出的气体时，内膜上升、储气量增加；当下游设备的耗气量高于系统产气量时，内膜下降、储气量减少。
原始沼气可能含有甲烷、二氧化碳、水蒸气、硫化氢及其他微量组分，因此膜材选择不能只考虑机械强度，还应综合评估气密性、耐化学性、拉伸性能、适用温度范围和长期耐久性。
2. 外膜
外膜构成储气柜可见的外形，通常并不是主要的可变容积储气室。外膜与内膜之间保持受控的空气空间，外膜形成稳定的外部围护，并保护内部膜系统免受室外环境影响。
对于室外项目，结构和膜材设计还必须考虑项目所在地的风、温度、适用时的雪荷载、锚固条件及当地设计要求。
3. 支撑风机
支撑风机向两层膜之间送入空气。这部分空气有两个重要作用：保持外膜充气，同时参与形成储气室在规定低压下运行所需的压力环境。
因此，风机不应被简单理解为让球体看起来饱满的设备，而是储气柜压力控制系统的一部分。根据项目设计，风机可与压力变送器、控制阀、冗余风机配置和 PLC 逻辑协同运行。
4. 气位测量
由于储气室的形状会变化，系统需要估算剩余可用气量。气位或位置测量装置可用于判断内膜的充气状态，并把信息传送到工厂控制系统。
- 高气位：根据工艺策略提高气体利用量、准备火炬运行，或触发高位报警。
- 低气位：降低下游气体需求，或保护用气设备免受供气不足影响。
沼气进入储气柜时会发生什么？
假设一座厌氧消化装置持续产气，当前沼气产量为 500 Nm³/h，而下游耗气量为 350 Nm³/h，则瞬时富余量为：
若该工况持续两小时，理论上需要额外储存的气体体积为：
忽略其他运行因素，在这个简化示例中，储气柜在该时段需要容纳约 300 Nm³ 的额外气体。富余气体进入系统后：
- 沼气进入内膜形成的气室。
- 内膜上升，储气量增加。
- 支撑风系统继续控制外膜形状与压力环境。
- 气位仪表检测到储量增加。
外膜不需要像内膜一样随储气量同步升降。理解这一点，是正确认识双膜储气柜的关键。
沼气被消耗时会发生什么？
假设热电联产机组、锅炉、提纯系统或其他下游设备需要 550 Nm³/h，而消化装置当前产气量为 500 Nm³/h，则瞬时缺口为：
额外的 50 Nm³/h 可暂时由储气柜供给。随着储气排出，内膜下降，外膜仍由支撑风系统维持，储气柜则在其运行边界内持续为下游工艺供气。
即使日均产气量与日均耗气量看起来接近，储气缓冲仍然可能是必要的。工程设计真正需要关注的，往往不只是每天的总产量，而是产气与用气随时间变化形成的差值。
压力如何保持？
常见误解是：储气柜主要依靠膜材自重向下压气来工作。对于现代双膜储气柜而言，这并不是主要运行原理。
实际压力关系由储气室、支撑空气室、膜体几何形状、风机控制、压力控制装置，以及相连气体系统的水力或机械特性共同决定。
例如，MOTET 目前列出的项目相关工作压力范围，落地式系统约为 1,000–5,000 Pa，罐顶式系统约为 800–3,000 Pa。这些数值应视为产品设计范围，而不是所有双膜系统都适用的统一参数。
与压缩气体储罐相比，这类系统在相对低压下运行。当工程师确定管道、风机、压力保护、火炬系统和下游设备时，这一区别十分重要。
稳定压力为什么重要？
储气柜并非孤立设备，它可能连接厌氧消化器、脱硫系统、气体干燥器、热电联产发动机、锅炉、沼气提纯装置、压缩机和火炬。因此，储气柜的压力设计需要与整个气路系统的压力边界和流量要求协调。
压力不足可能导致下游运行不稳定；压力过高则可能产生不必要的载荷并增加异常运行风险。因此，储气柜压力设计应与完整工艺系统一起评估，而不能孤立选定。
储气柜接近满柜时会发生什么？
合理设计的系统不会无限制地继续接收气体。当储量接近上限时，工厂控制系统可启动相应措施，例如提高气体利用量、将过量沼气送往火炬、在工艺允许时限制上游流量，或启动高气位和高压力保护。
机械泄压保护可作为异常超压的另一层防护。报警、联锁和停机策略应针对具体项目制定，而不应直接照搬其他装置。
储气柜接近低位时会发生什么？
相反工况同样重要。如果耗气持续而产气下降，内膜会接近最低运行位置。控制系统可发出低气位信号，并据此协调下游设备，从而避免失控的低压运行。
因此，良好的储气系统需要同时具备针对压力过高与压力不足的保护和控制逻辑。
落地式与罐顶式双膜储气柜
落地式配置
落地式双膜储气柜安装在独立基础上，适用于重视独立储气能力、维护空间和厂区布置灵活性的项目。对于所需储量较大，或不适合将储气柜直接安装在工艺罐体上的项目，这种方案也更实用。
罐顶式配置
罐顶式双膜储气柜直接安装在消化池或其他合适罐体上方，可减少独立占地，并缩短消化系统与储气系统之间的气路。必须校核罐体结构和锚固系统，确保膜体、压力、风荷载及其他项目荷载能够安全传递。
MOTET 目前列出的落地式有效容积范围约为 300–150,000 m³，罐顶式典型范围约为 500–12,000 m³。实际选型始终应以具体项目需求和结构条件为依据。
双膜储气柜应如何选型？
储气柜选型不应只依据工厂每日沼气产量。更有意义的起点，是计算设计运行周期内产气量与用气量差值的累计结果：
从工程角度看，设计人员应计算产气量高于需求时会累积多少富余气体，以及需求高于产气量时需要多少储气来补充。
设计容积还应考虑运行储备、可用容积与几何容积的差异、工艺波动、火炬策略、维护工况、未来扩建，以及项目特定的安全裕量。EPC 项目常用的选型输入包括：
- 平均沼气产量，Nm³/h
- 最大与最小沼气产量，Nm³/h
- 气体消耗量随时间的变化曲线
- 所需缓冲时间，h
- 所需工作压力，Pa
- 气体组成，包括 CH₄、CO₂、H₂S 与水分
- 场地温度及相关环境条件
- 安装形式：落地式或罐顶式
与不分析实际运行曲线、仅按日均产气量套用固定百分比相比，这种方法能得出更有依据的选型结果。
常见问题
外膜是否储存沼气？
通常不储存。在本文所述的常规双膜结构中，内膜将沼气储存空间与支撑空气空间分隔开，外膜则形成外部围护。
为什么要在两层膜之间送风？
支撑空气用于保持外膜形状，同时也是压力控制系统的一部分。
双膜储气柜会压缩沼气吗？
并非高压压缩机或压缩气体容器意义上的压缩。它主要是一套可变容积、低压的储气与缓冲系统。
它能储存沼气以外的气体吗？
有可能，但必须针对具体气体组分和项目条件，评估膜材、渗透性、化学兼容性、危险区域要求与安全设计。
沼气应储存多长时间？
不存在通用储存时间。储气容量应根据实际产气与用气差值，以及工厂运行策略计算。
罐顶式和落地式哪种更好？
两者没有普遍意义上的优劣。罐顶式可节省占地并把储气与消化罐整合，落地式则提供独立储气能力和更灵活的布置。
相关 MOTET 产品
项目咨询
双膜储气柜的选型，远不止确定一个名义容积。
产气曲线、用气曲线、所需压力、气体组分、安装条件和上下游工艺必须一起评估。请把所需储量、沼气流量、工作压力、气体组分和现场条件发给 MOTET，我们的工程团队可据此准备项目专属配置和技术方案。
联系工程团队MOTET 项目图库

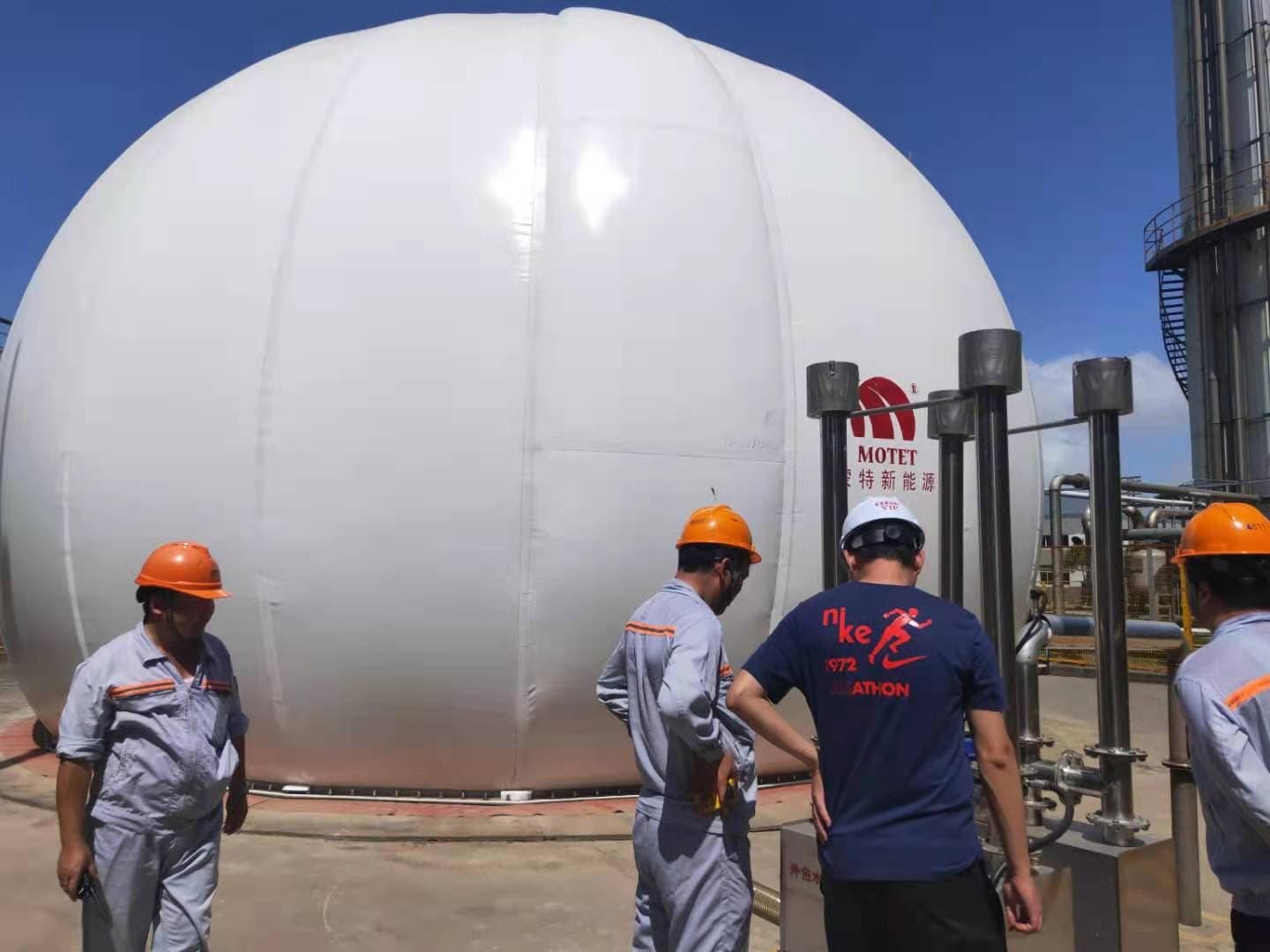

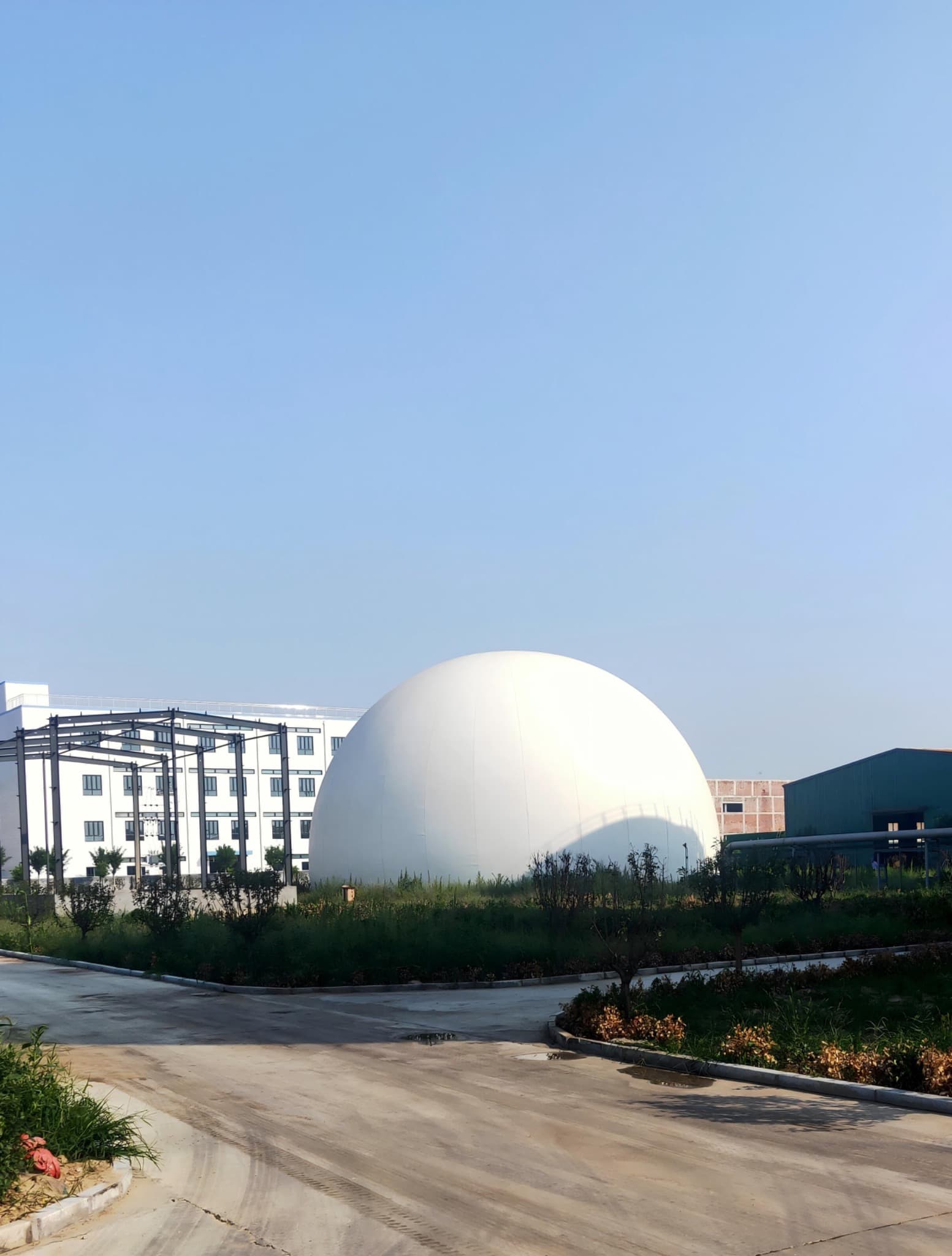

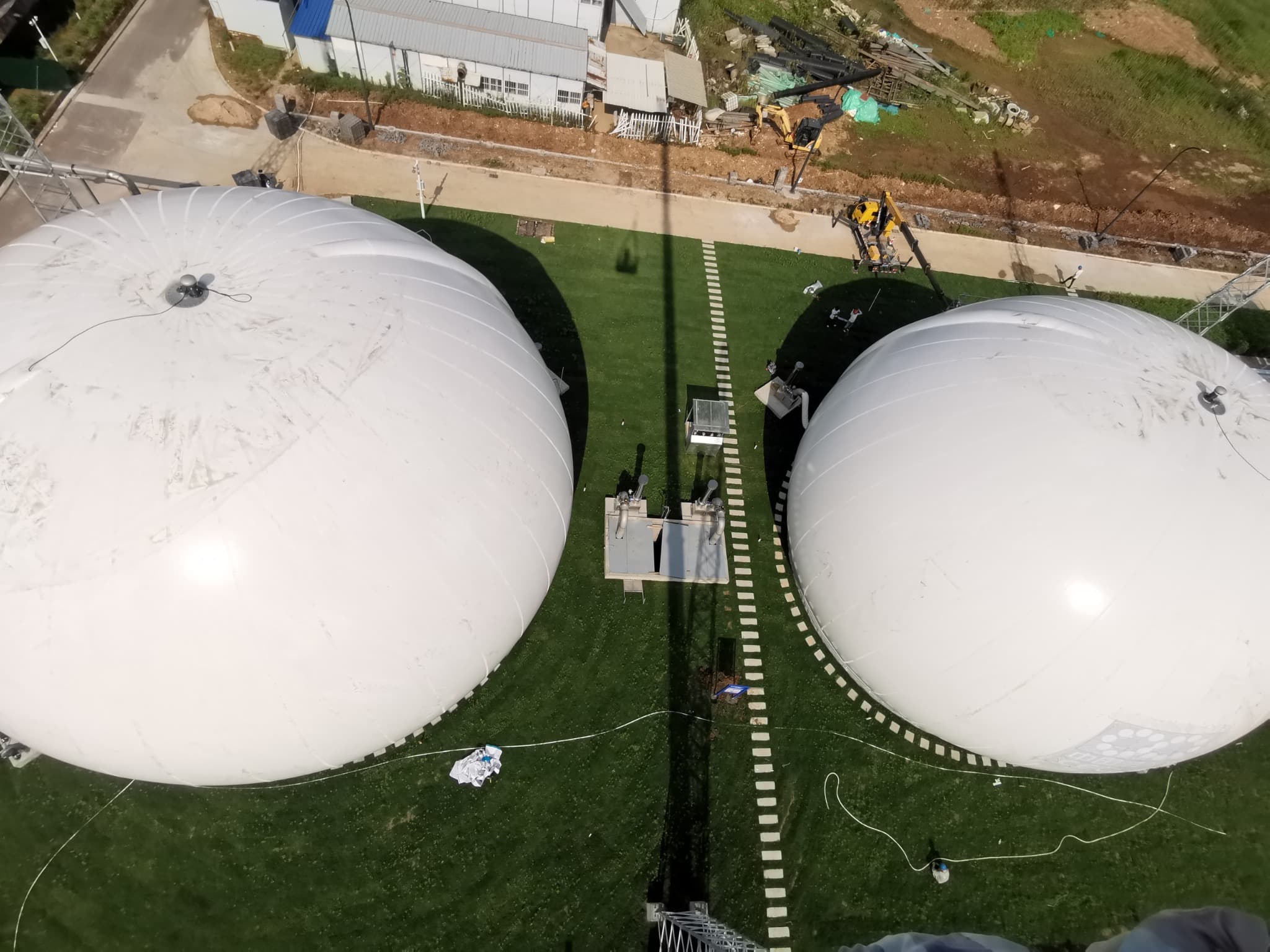

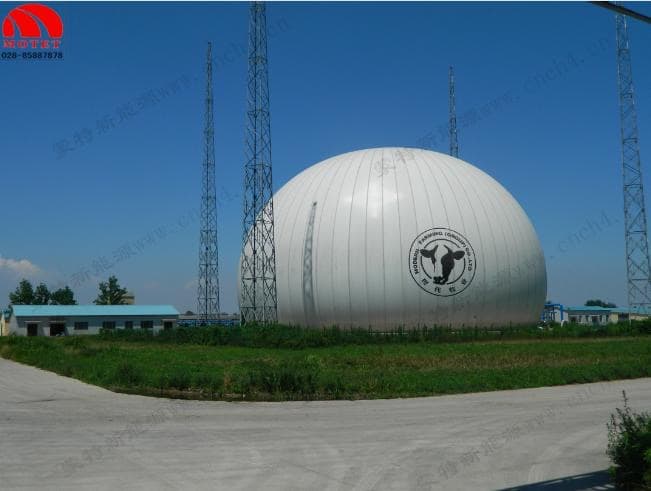

以下 MOTET 双膜储气柜项目照片展示了不同安装环境与项目配置。
