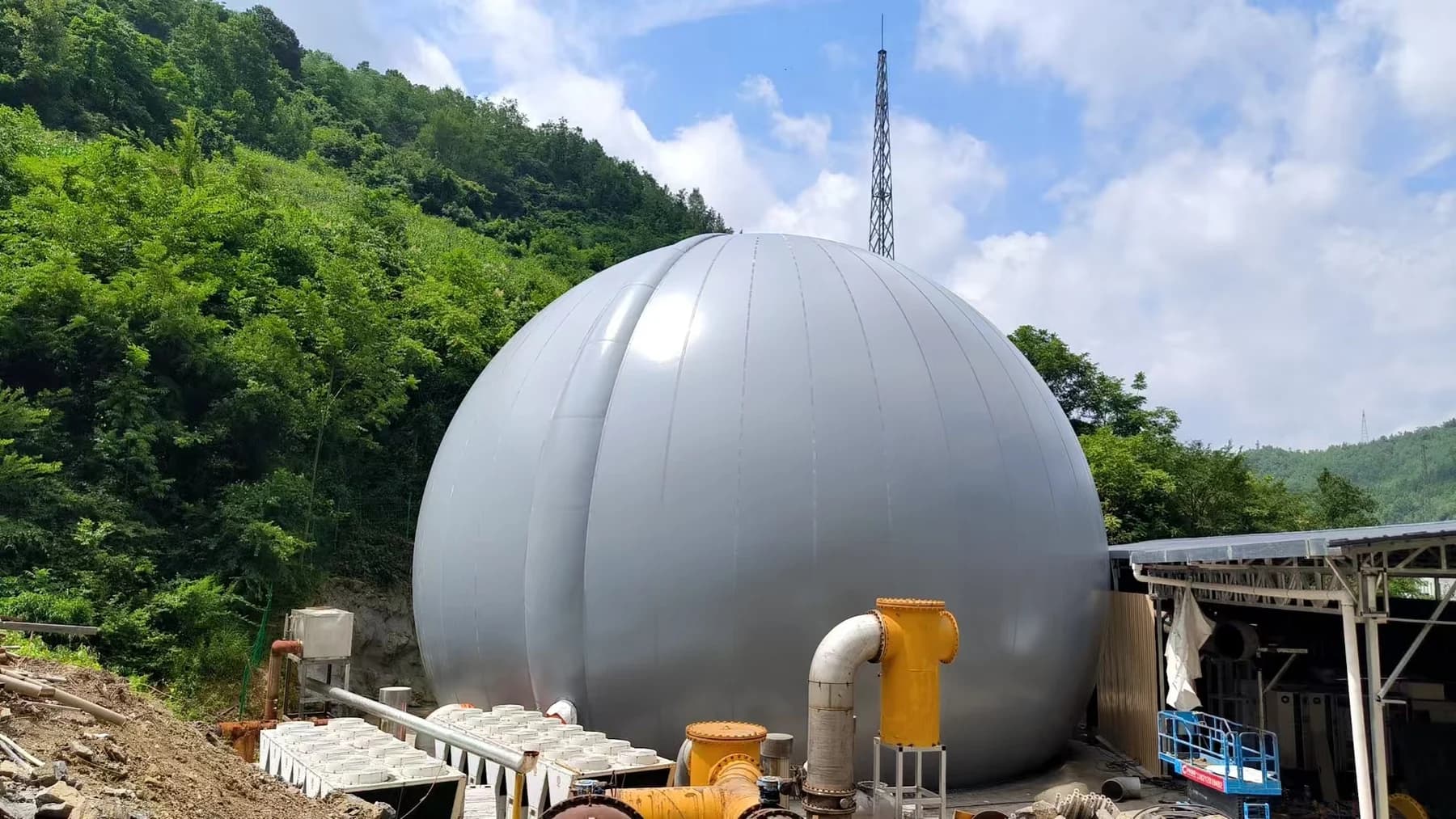

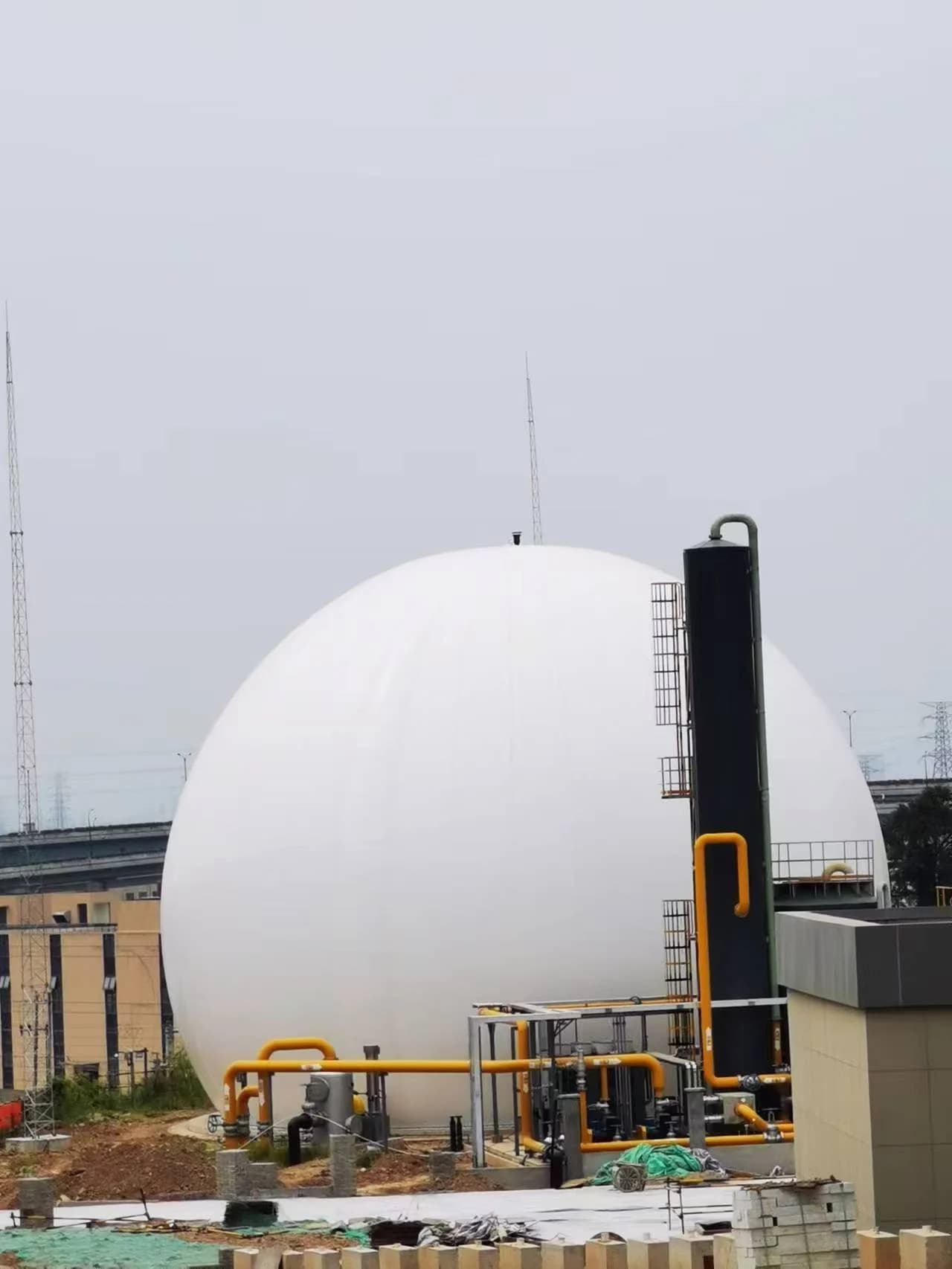

Ostjava, Indonesien · 3.000 m³ · Freistehender Doppelmembran-Gasspeicher1 / 3

Für die Großansicht anklicken

MOTET · GASSPEICHERTECHNIK

Freistehender Doppelmembran-Gasspeicher

Der freistehende Doppelmembran-Gasspeicher eignet sich für unabhängig angeordnete Biogasspeicher. Die Innenmembran nimmt das Gas auf, die Außenmembran hält die Form; Stützluft stabilisiert das System.

Aufstellung: Freistehend auf eigenem Fundament
Membranen: Gasspeichernde Innenmembran · formgebende Außenmembran · gasdichte Bodenmembran

Projektspezifisches Angebot anfragen Projektfotos ansehen

Ein eigenständiges Doppelmembran-Gasspeichersystem

Bei Biogasanlagen, Kläranlagen, Deponiegasprojekten und industriellen Vergärungsanlagen werden Speichervolumen, Sicherheitsreserven und Wartungszugang gemeinsam geplant.

Freistehend bedeutet hier: Der Membrangasspeicher steht auf einem eigenen, statisch ausgelegten Fundament und wird nicht vom Rand eines Fermenters getragen. Fundament, Verankerung und nutzbares Speichervolumen sind anhand der freigegebenen Planung zu prüfen.

Gasspeichertypen und Grundlagen der Auslegung →

Breiter Volumenbereich

Die Auslegung reicht von mittelgroßen Standorten bis zu kommunalen Großprojekten. Lastspitzen, Pufferbedarf und Reserven werden gemeinsam berücksichtigt.

Unabhängige Aufstellung

Die Aufstellung ist nicht vom Fermenterdach oder bestehenden Bauwerken abhängig. Zufahrt, Wartungswege und Anlagenlayout lassen sich gemeinsam planen.

Stabiler Betriebsdruck

Formhaltung der Außenmembran und abgestimmte Gebläsesteuerung tragen zu gleichmäßigem Gegendruck bei und vermindern Schwankungen in nachgeschalteten Prozessen.

Auslegung passend zur Gaszusammensetzung

Membranen und Schutzausstattung werden unter Berücksichtigung von Schwefelwasserstoffgehalt, Feuchtigkeit und Standortklima ausgewählt.

Technische Eckdaten und Einsatzgrenzen

Freistehender Doppelmembran-Gasspeicher
Nutzvolumenbereich	300-150.000 m³
Auslegungsbetriebsdruck	1.000-5.000 Pa
Auslegungstemperatur	-40°C bis +70°C
Aufstellung	Freistehend auf eigenem Fundament
Membranaufbau	Innenmembran zur Gasspeicherung + formgebende Außenmembran + gasdichte Bodenmembran
Auslegungslebensdauer	15-20 Jahre

Die Tabelle gibt die bestehenden Produktspezifikationen wieder. Volumen, Druck, Membranen und Messgeräte sind anhand der Betriebsanforderungen zu bestätigen; Volumenangaben zu Fotos ersetzen keine projektspezifische Auslegung.

Zweikanalige Luftversorgung und Membranfertigung

Die Luftversorgung erfolgt über zwei weitgehend unabhängige Strömungswege. Der Druckausgleich vermindert einseitige Ausbeulungen, Falten und lokale Spannungsspitzen und unterstützt eine gleichmäßige Form der Außenmembran.

Die Membranauswahl berücksichtigt UV-Beständigkeit, Ermüdungsverhalten und Beständigkeit gegenüber dem Medium.
Automatisches Heizkeilschweißen unterstützt gleichmäßige Schweißnähte bei großflächigen Membranen.
Verankerung und Abdichtung werden für wiederkehrende Betriebszyklen ausgelegt.

Dreistufiges Schutzkonzept

Erste Schutzebene

Mechanische Über- und Unterdrucksicherungen reagieren auf Druckabweichungen, um unzulässige Membranbeanspruchungen zu vermeiden.

Zweite Schutzebene

Druck, Füllstand und Gebläsezustand werden gemeinsam überwacht. Abweichungen lösen Warnungen und eine Anpassung der Luftversorgung aus.

Dritte Schutzebene

Verriegelungen mit Fackel, BHKW und Haupteinlassventil sorgen im Störfall für Abschaltung und sichere Entlastung.

Verankerung und Abdichtung

Klemmprofil: Feuerverzinktes mehrkanaliges Stahl-Dichtprofil
Verankerung: Feuerverzinkte Verankerung auf einem Stahlbetonfundament

Projektfotos und Gerätegalerien

Standorte, Volumen und Gerätetypen stammen aus MOTET-Projektunterlagen. Wählen Sie ein Vorschaubild für den jeweiligen Standort oder öffnen Sie das Foto in voller Größe.

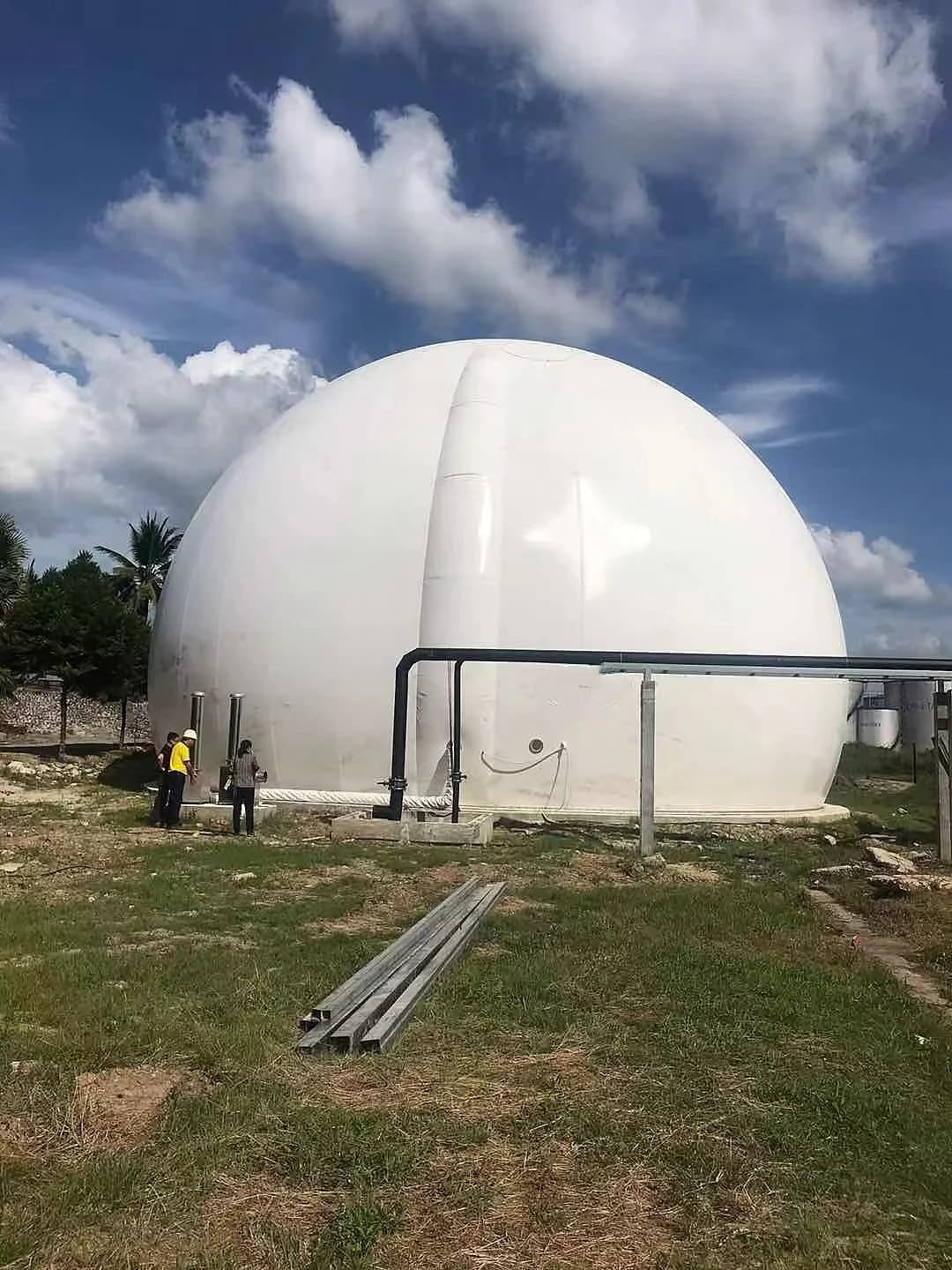

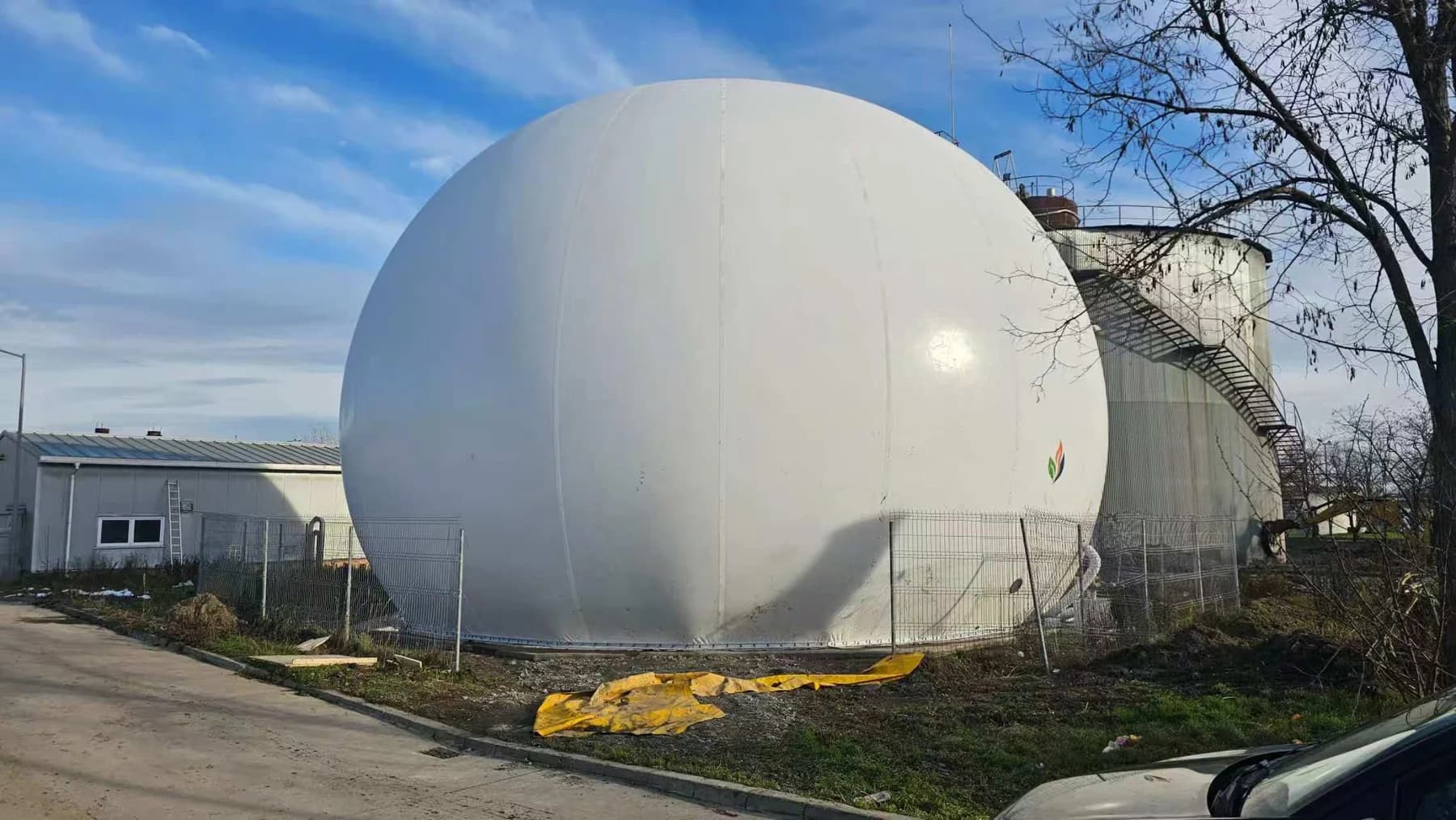

Krabi, Thailand · 3.000 m³ · Freistehender Doppelmembran-Gasspeicher1 / 8

Für die Großansicht anklicken

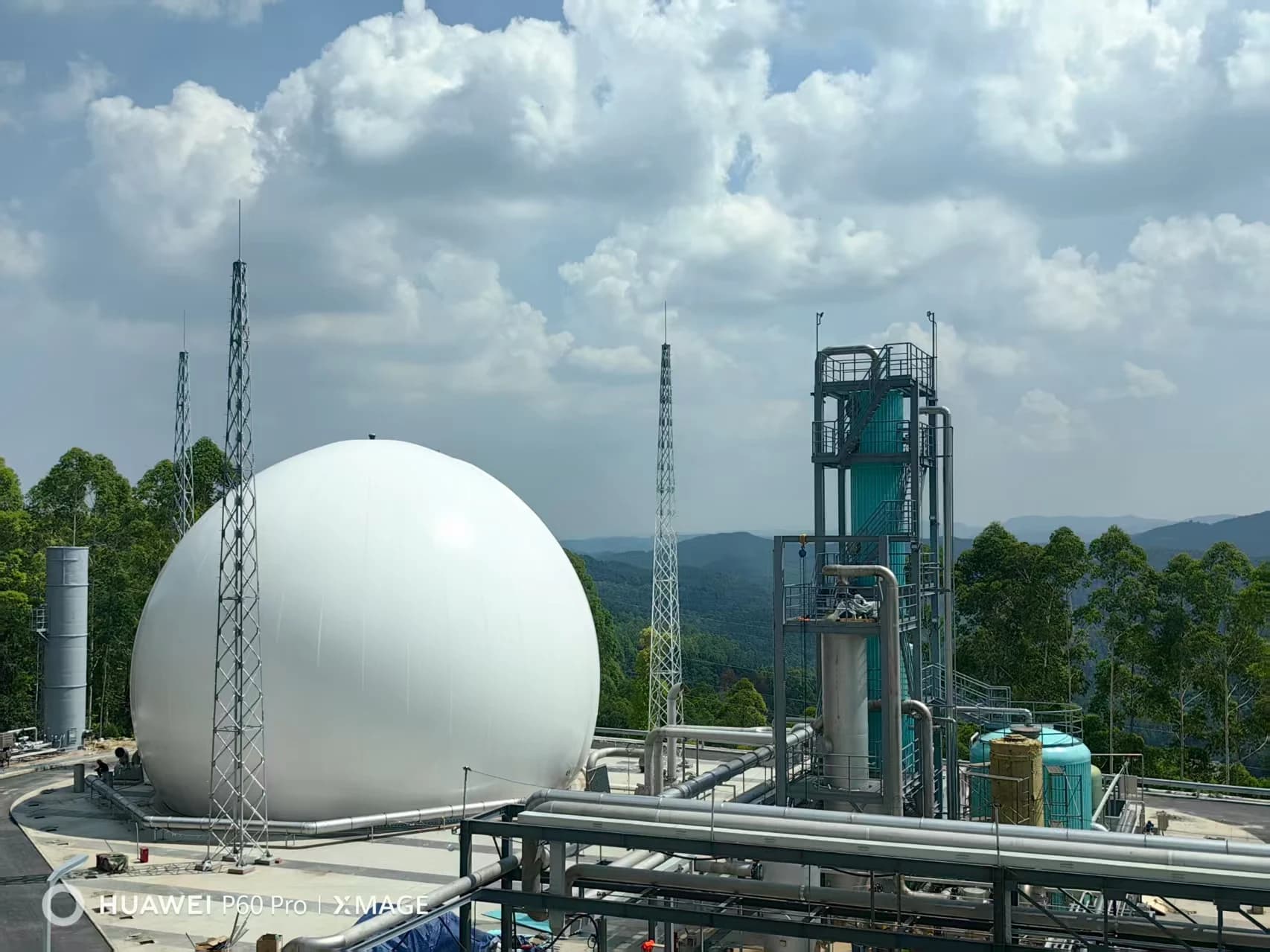

Krabi, ThailandFreistehender Doppelmembran-Gasspeicher: 3.000 m³
Ho-Chi-Minh-Stadt, VietnamFreistehender Doppelmembran-Gasspeicher: 2.000 m³

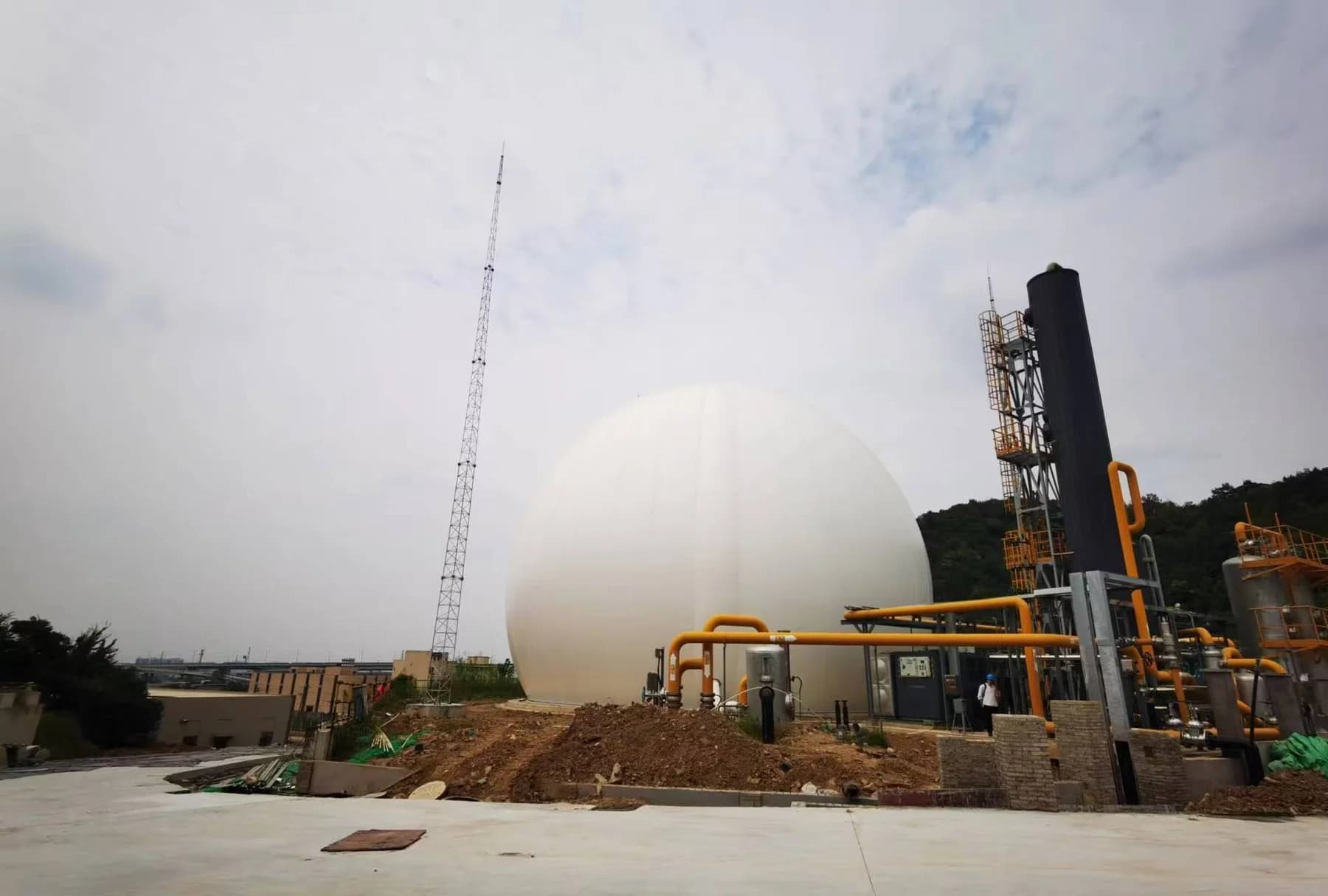

Ostjava, IndonesienFreistehender Doppelmembran-GasspeicherAbwasserbehandlungMOTET übernahm die Planung, die Membranfertigung und die Montage vor Ort.: 3.000 m³
Sabah, MalaysiaFreistehender Doppelmembran-Gasspeicher: 5.000 m³
Rayong, ThailandFreistehender Doppelmembran-Gasspeicher: 3.000 m³
Hanoi, VietnamFreistehender Doppelmembran-Gasspeicher: 2.500 m³

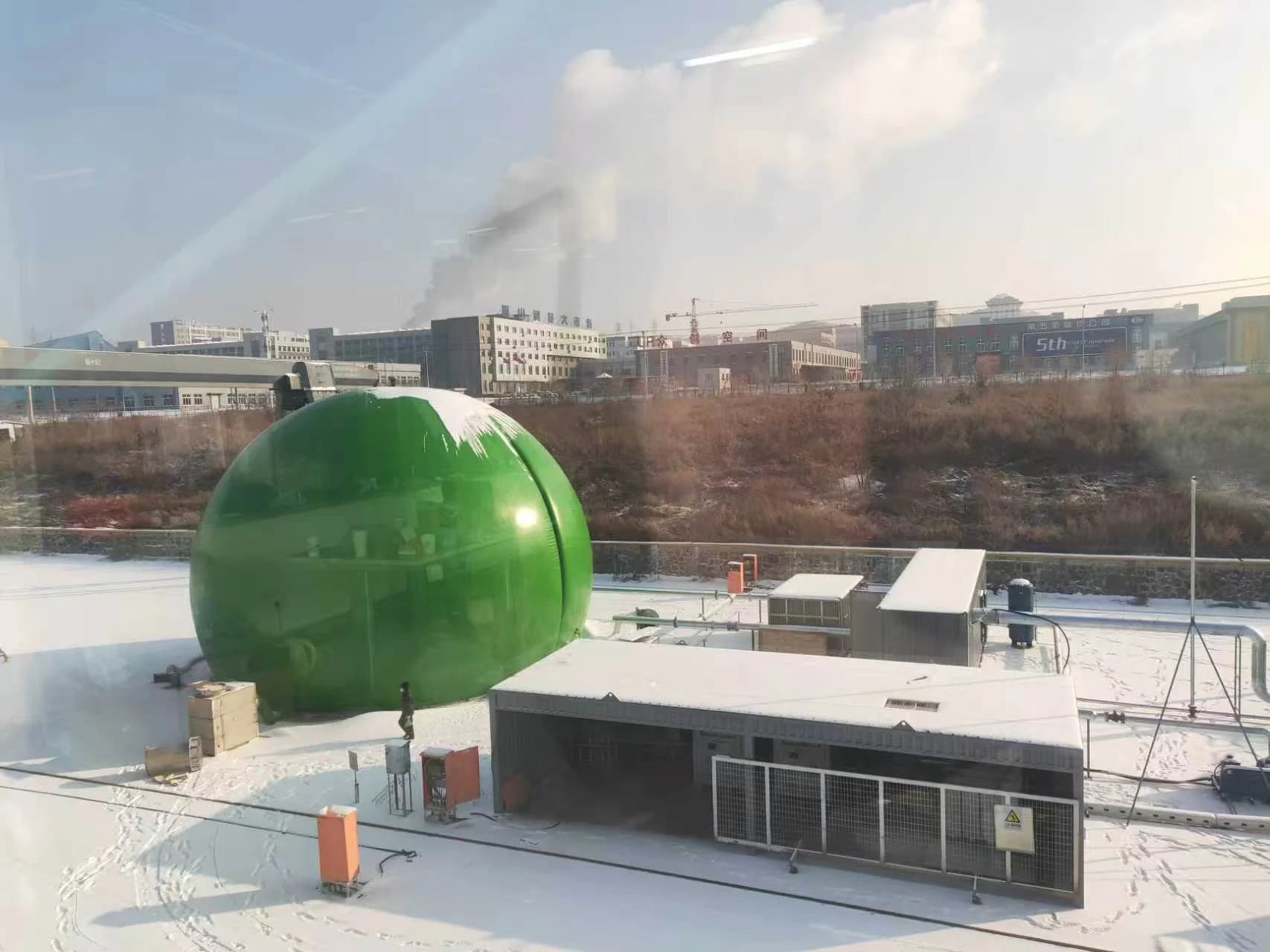

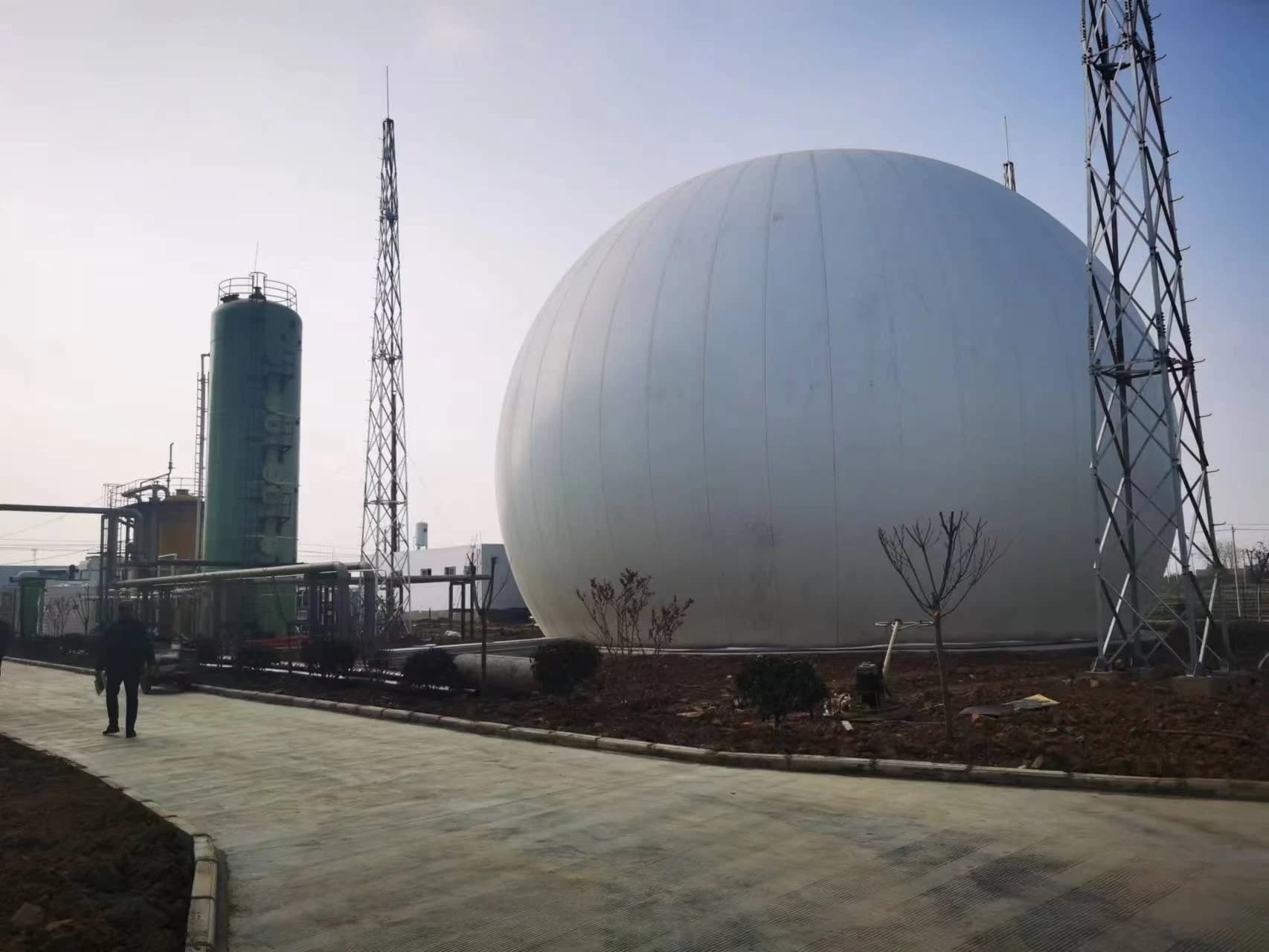

NordostchinaFreistehender Kohlegasspeicher: 1.000 m³

Volumen werden in m³ wie in den Unterlagen angegeben. Normvolumen und nutzbare Gasmenge werden daraus nicht abgeleitet. Membranen, Druck und Steuerung können je nach Projekt abweichen.

Der Eintrag für Nordostchina betrifft Kohlegas, nicht Biogas. Für industrielle Kohlegasanwendungen sind Gaszusammensetzung und Sicherheitsanforderungen gesondert zu prüfen.

Freistehender Gasspeicher: Membranhülle und FundamentGerätegalerie öffnen Membranfertigung: Zuschnitt, Ausrichten und FügenGerätegalerie öffnen

Weitere Referenzen dieser Produktkategorie →

MOTET MEMBRANDATEN

Membranmaterialien und Leistungsnachweise

Die Innenmembran hält das Gas zurück. Die Außenmembran schützt vor Witterung und wird durch Stützluft in Form gehalten. Die folgenden Materialoptionen dienen der projektspezifischen Auswahl; sie sind keine einheitliche Spezifikation für alle Gasspeicher.

Die Optionen sind Referenzen und keine Leistungsrangfolge. Permeationswerte bei unterschiedlichen Temperaturen oder Prüfbedingungen sind nicht direkt vergleichbar.

Innenmembran · Gasrückhaltung

Innenmembran – Option A

Flächenmasse: 1200 g/m² ±5%
Zugfestigkeit (Kette / Schuss): ≥5800 / ≥5400 N/5 cm
Methanpermeation: <500 cm³/(m²·d·bar); Temperatur nicht angegeben

Datum der Quelldaten: 2023-02-08

Innenmembran · Gasrückhaltung

Innenmembran – Option B

Flächenmasse: 1200 g/m² (-5% / +10%)
Zugfestigkeit (Kette / Schuss): ≥4400 / ≥4200 N/5 cm
Methanpermeation: <131 cm³/(m²·d·bar), 23 °C

Datum der Quelldaten: 2021-04-08

Innenmembran · Gasrückhaltung

Innenmembran – Option C

Flächenmasse: Ca. 1500 g/m²
Zugfestigkeit (Kette / Schuss): 8000 / 7500 N/5 cm
Methanpermeation: ≤200 cm³/(m²·d·bar); Temperatur nicht angegeben

Datum der Quelldaten: 2023-07-06

Außenmembran · Witterungsschutz

Außenmembran – Materialoption

Oberflächenbehandlung: Schweißbare PVDF-Vorderseite; Acryl-Rückseite
Flächenmasse: 1400 g/m²
Zugfestigkeit (Kette / Schuss): 8000 / 7500 N/5 cm

Datum der Quelldaten: 2023-06-15

Zusammengestellt aus technischen Datenblättern der ausgewählten Materiallieferanten; ursprüngliche Modellbezeichnungen sind nicht veröffentlicht.

Dies sind Materialdaten, keine MOTET-Prüfberichte, Zertifizierung des gesamten Gasspeichers oder vertraglichen Garantien. Materialpermeation ist nicht gleich Anlagenleckage. Gaszusammensetzung, Temperatur, Lasten, Schnittstellen und Fertigungsbedingungen sind ebenfalls zu prüfen. Maßgeblich sind die freigegebenen Projekt- und Chargenunterlagen.

Membrandaten und Auswahlhinweise ansehen →Membranauswahl für Ihre Betriebsbedingungen besprechen →2026-10-10

Was ist vor einer Angebotsanfrage zu klären?

Fundamentgeometrie, Verankerung, Entwässerung und verfügbare Aufstellfläche abstimmen.
Gasproduktions- und Verbrauchsprofile, benötigtes Nutzvolumen und Druckgrenzen angeben.
Schnittstellen für Gasleitungen, Stützluft, Stromversorgung und Inbetriebnahme festlegen.

Welche Faktoren bestimmen den Anlagenpreis?

Angebote sind bei gleichem Nutzvolumen, Druck und Gasprofil zu vergleichen. Membranspezifikation, Standortlasten, Stützlufttechnik, Messgeräte, Steuerung, Transport, Montage und Serviceumfang beeinflussen den Preis. Ein Preis allein nach Nennvolumen ist kein Vergleich gleicher Ausstattung. Fordern Sie ein projektspezifisches, aufgeschlüsseltes Angebot an.

Betriebsbedingungen und Auslegungsanforderungen senden →

Membranwechsel und Wartungsplanung

Bei bestehenden Speichern sind Zeichnungen, Betriebsbedingungen und Inspektionsfotos zu prüfen, bevor über Reparatur oder Austausch entschieden wird. Soll die Außenmembran weiterverwendet werden, sind Zustand und Eignung zu bewerten. Dichtanschlüsse, Hebekonzept, Steuerung und Abnahmeprüfungen müssen ebenfalls festgelegt werden. Die folgenden Berichte erläutern Abläufe; sie sind keine Freigabe für jede Bestandsanlage.

Montagebegleitung, Inbetriebnahme, Schulung, Ersatzteile, Vor-Ort-Service und Gewährleistungsbedingungen richten sich nach dem vereinbarten Vertrag.
