Ein belastbarer Werkstoffvergleich beginnt mit der Aufgabe des Bauteils: Die Innenmembran begrenzt den Gasraum, die Außenmembran übernimmt Witterungsschutz und die stützluftgetragene Außenform. Eine gegebenenfalls vorhandene Bodenmembran ist separat zu bewerten. Ein einzelner hoher Prüfwert ist noch keine Eignungsbestätigung für den gesamten Biogasspeicher.
Innen-, Außen- und Bodenmembran haben unterschiedliche Aufgaben
Für die Innenmembran sind Gasverträglichkeit, Methanpermeation, wiederholte Verformung, mechanische Beanspruchung und die Qualität der Schweißnähte maßgeblich. Die Außenmembran ist zusätzlich nach Wind- und Schneelasten, UV- und Witterungseinwirkung sowie Betriebstemperatur auszulegen. Die Eignung als Bodenmembran folgt aus der Anlagenkonstruktion; daraus ergibt sich nicht automatisch eine Eignung als Abwasserabdeckung.
Reißkraft und Weiterreißkraft: Richtung und Wertart mitlesen
Reißkräfte in N/5 cm sind werkstoffbezogene Prüfergebnisse in Kett- und Schussrichtung. Sie sind weder der zulässige Gasdruck noch eine Windlastfreigabe des fertigen Speichers. Auch bei Angabe von ISO 1421 müssen Probenform und Prüfverfahren übereinstimmen; Streifen- und Grabversuch sind nicht ohne Weiteres vergleichbar.
Die Bezeichnungen A, B, C und OM-A dienen hier der Quellenzuordnung. Es sind keine eigenen MOTET-Produktreihen und keine Rangliste. Ein Mittelwert darf im Einkauf nicht stillschweigend als garantierter Mindestwert behandelt werden.
| Quellenreferenz | Reißkraft Kette / Schuss | Einordnung |
|---|---|---|
| A, Innenmembran-Referenz | ≥ 5800 / ≥ 5400 N/5 cm | angegebene Mindestwerte |
| B, Innenmembran-Referenz | ≥ 4400 / ≥ 4200 N/5 cm | angegebene Mindestwerte |
| C, Innenmembran-Referenz | 8000 / 7500 N/5 cm | Quellenmittelwerte, keine Mindestwerte |
| OM-A, Außenmembran-Referenz | 8000 / 7500 N/5 cm | Quellenmittelwerte, keine Mindestwerte |
Weiterreißkraft: A ≥ 900 / ≥ 800 N; OM-A 1300 / 1300 N als Mittelwerte, mit Quellenverweis auf DIN 53363. Verfahren, Richtung und Wertart müssen im Originaldatenblatt geprüft werden.
Beschichtungshaftung ist keine Schweißnahtabnahme
Die Quelle OM-A bezeichnet 150 N/5 cm als „Welding adhesion“, nennt jedoch ISO 2411. Dieses Verfahren betrifft die Haftfestigkeit der Beschichtung. Ohne Klärung der Prüfbeschreibung darf der Wert nicht als Abnahmekriterium einer fertigen Membranschweißnaht ausgegeben werden.
Eine PVDF-Oberflächenveredelung auf PVC-beschichtetem Gewebe macht das Gesamtmaterial nicht zu einer reinen PVDF-Membran. Vorder- und Rückseite sowie Schweißeignung sind getrennt zu spezifizieren. Lichtechtheit 7–8 nach ISO 105-B02 belegt weder einen bestimmten Festigkeitserhalt nach UV-Alterung noch eine zugesicherte Nutzungsdauer im Freien.
Methanpermeation nur unter gleichen Bedingungen vergleichen
Referenz B nennt weniger als 131 cm³/(m²·d·bar) bei 23 °C. A nennt weniger als 500 und C höchstens 200 cm³/(m²·d·bar), jedoch ohne hier angegebene Prüftemperatur. Eine direkte Rangfolge wäre bei diesen unterschiedlichen beziehungsweise unvollständigen Bedingungen nicht belastbar.
Methan- und Sauerstoffpermeation sind nicht austauschbar. Ein Werkstoffwert ersetzt zudem keine Dichtheitsprüfung des gesamten Gasspeichers einschließlich Nähten, Klemmrand und Durchführungen.
B1 bedeutet nicht nichtbrennbar
B1 nach DIN 4102-1 bezeichnet schwerentflammbares Verhalten, nicht Nichtbrennbarkeit und nicht die Zertifizierung der vollständigen Anlage. A und OM-A nennen B1; C verweist auf GB 8624 B1 ohne hier belegte Ausgabe. Diese Einstufungen dürfen nicht gleichgesetzt werden. Für B ist in der vorliegenden Zusammenstellung keine Brandklasse angegeben.
Lieferantendatenblatt, rückverfolgbarer Prüfbericht, Fertigungsnachweis und Anlagenabnahme sind unterschiedliche Nachweise. MOTET stellt die zusammengestellten Werte nicht als eigene Laborprüfung dar.
Prüffähige Anforderungen für die Beschaffung
Vor der Auswahl sind Gaszusammensetzung, gewünschte Nutzkapazität, Druckbereich, Bauart und Membranposition zu klären. Hinzu kommen Standortklima, Temperatur, Wind, Schnee, Sonneneinstrahlung und Wartungszugang.
- Für jeden Wert Quelle, Prüfmethode, Datum, Charge und Mindest- oder Mittelwertstatus festhalten.
- Schweißverfahren, Nahtprüfung, Anschlussdetails und Klemmrand in die Qualitätssicherung einbeziehen.
- Werkstoffauswahl mit Druckregelung, Stützluftversorgung und Schutzfunktionen der Anlage abstimmen.
- Keine Lebensdauer-, Zulassungs- oder Leistungszusage allein aus Musterfarbe, Gewicht oder einem Einzelwert ableiten.
Häufige Fragen
- Ist eine schwerere oder dickere Membran grundsätzlich besser?
- Nein. Flächenmasse und Dicke sind nur Teil der Auswahl. Funktion, Gewebeaufbau, Beschichtung, Gasverträglichkeit, Nähte und dokumentierte Prüfbedingungen müssen zusammenpassen.
- Identifiziert ein Methanpermeationswert die Innenmembran?
- Nein. Der Wert muss einem eindeutig bezeichneten Material und Prüfbericht zugeordnet sein. Farbe oder eine isolierte Zahl reichen für die Funktionszuordnung nicht aus.
- Ist B1 eine Feuerfestigkeits- oder Anlagenzulassung?
- Nein. B1 nach DIN 4102-1 bedeutet schwerentflammbar. Es belegt weder Nichtbrennbarkeit noch die Zulassung des vollständigen Gasspeichers.

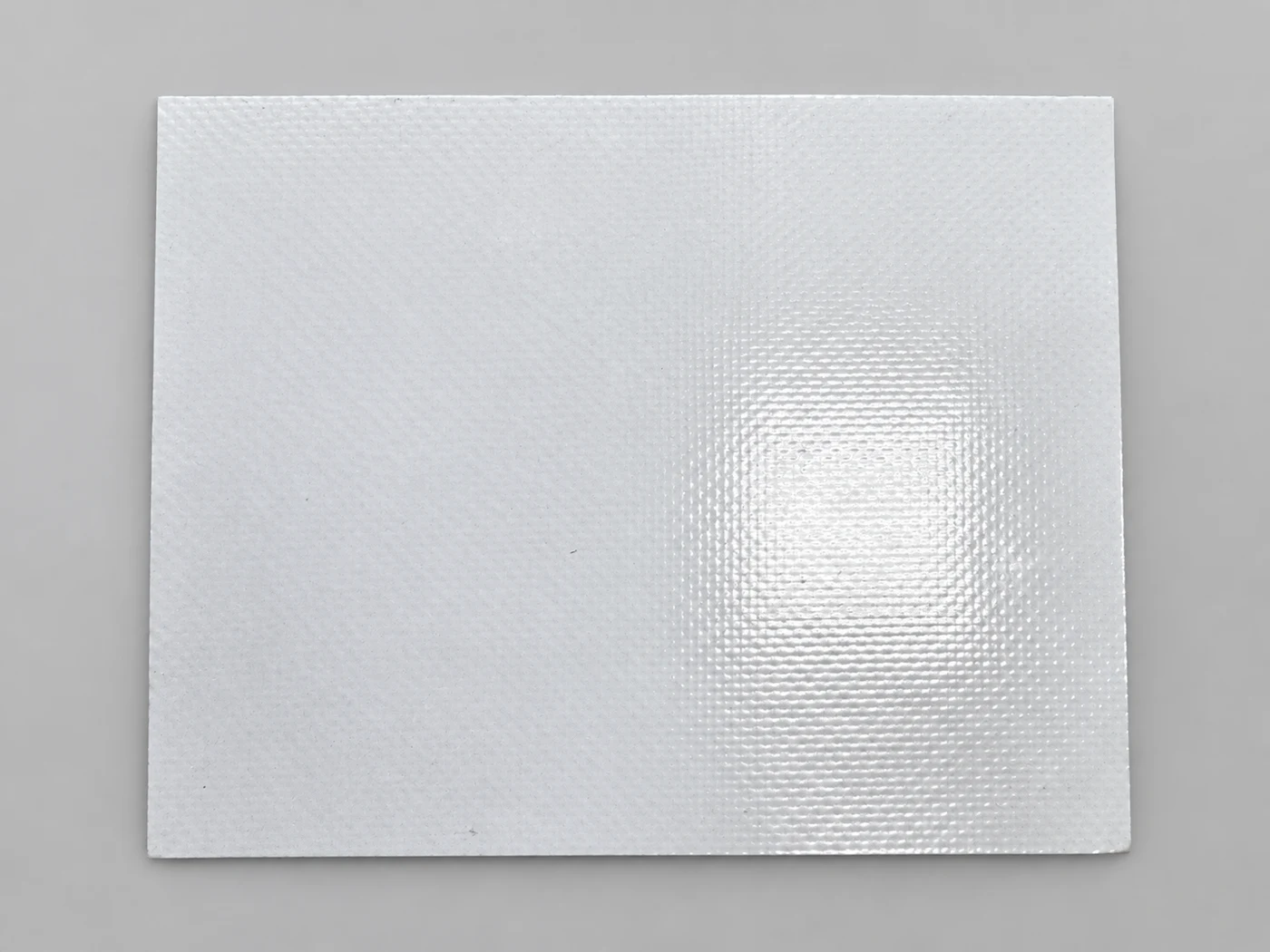

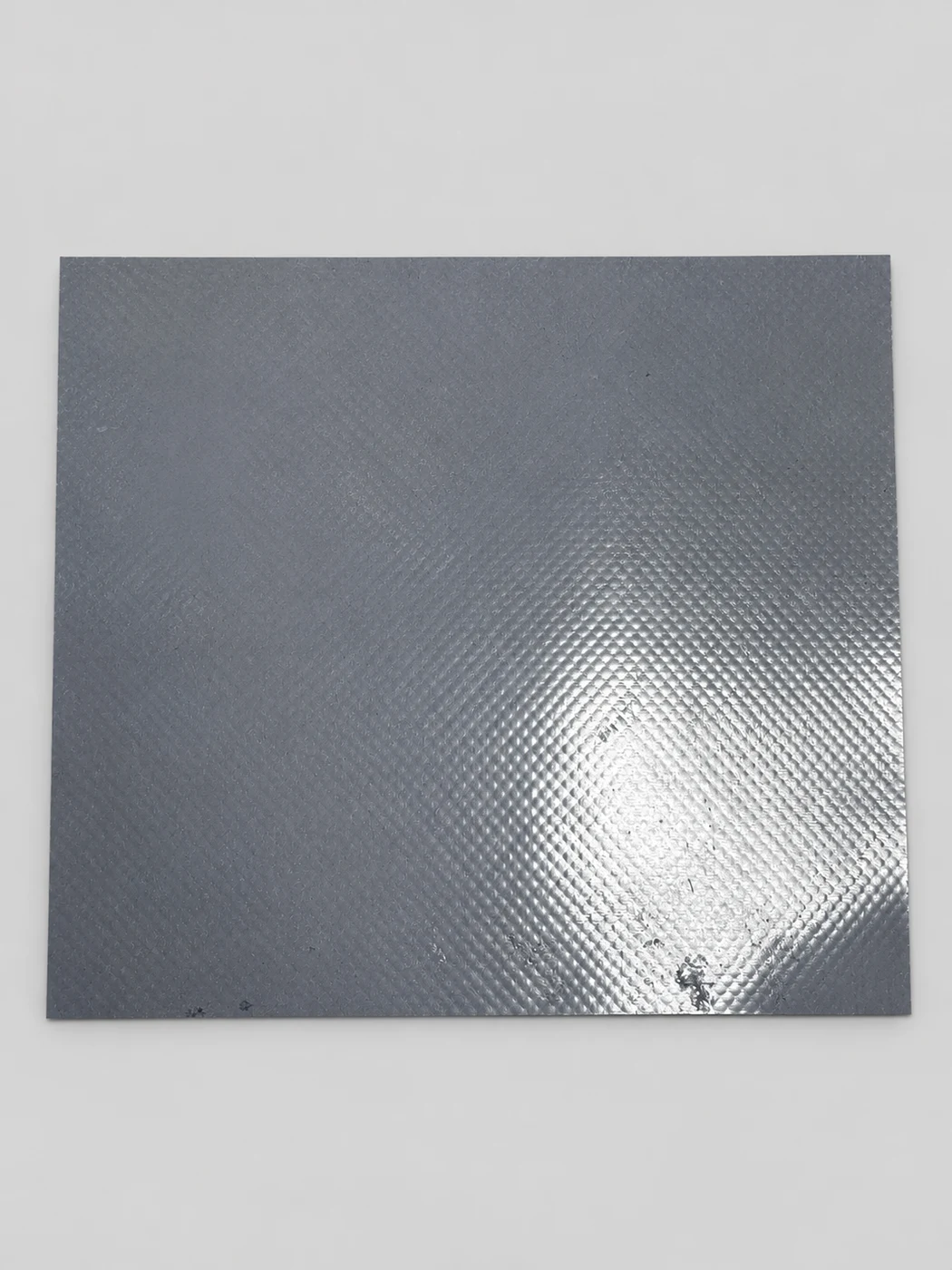

- Belegen die Musterfotos Festigkeit und Lebensdauer?
- Nein. Die Fotos dienen der Anschauung. Die Hintergründe wurden bereinigt und Kennzeichnungen entfernt; eine Zuordnung zu A, B, C oder OM-A ist nicht nachgewiesen.
Quellen und Geltungsbereich
Die Quellen erläutern Begriffe, Funktionsprinzipien und allgemeine Sicherheitsaspekte. Sie sind kein Nachweis einer Projektzertifizierung und enthalten keine pauschal übertragbaren Auslegungswerte.
