Doppelmembran-Gasspeicher: Aufbau und Funktion

Ein Doppelmembran-Gasspeicher ist ein veränderlicher Niederdruck-Gasraum mit zugehöriger Luftversorgung, Messung, Regelung und Schutzeinrichtungen. Er ist nicht lediglich eine Hülle aus zwei Gewebebahnen und auch kein Hochdruck-Gasbehälter. Die hier gezeigten Fotos stammen aus unterschiedlichen Projekten; sie bilden keine gemeinsame Stückliste oder Abnahme ab.

Das Speicherprinzip und seine Abgrenzung

Beim Nassgasbehälter bewegt sich eine wasserabgedichtete Glocke, beim klassischen Trockengasbehälter eine umfangsabgedichtete Scheibe im Stahlmantel. Eine flexible Dichtschürze eines Scheibengasbehälters ist nicht mit der gasraumbegrenzenden Innenmembran eines Doppelmembran-Gasspeichers gleichzusetzen.

Übersteigt der Zufluss die Entnahme, nimmt der Gasvorrat zu und die Innenmembran hebt sich. Bei höherer Entnahme sinkt sie. Die Außenkontur bleibt durch Stützluft weitgehend erhalten und zeigt deshalb nicht den Gasfüllstand an.

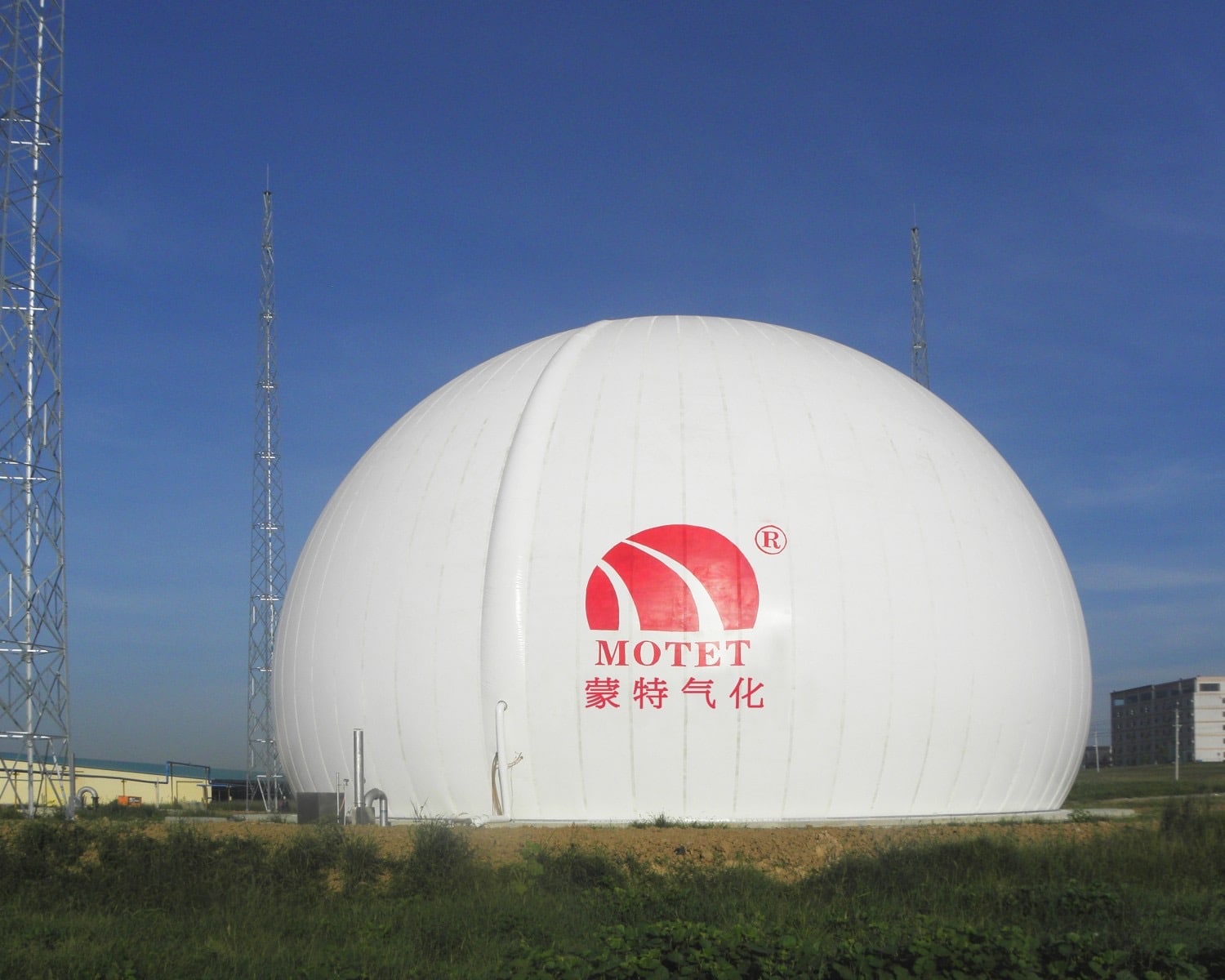

Abbildung 1. Freistehender Doppelmembran-Gasspeicher als Projektbeispiel.

Drei getrennte Funktionswege

Gasweg: Erzeugung, Gaseintritt, Innenraum, Gasaustritt und Verbraucher beziehungsweise Fackel. Luftweg: Gebläse, Luftleitung und Rückschlagfunktion, Membranzwischenraum sowie Regel- oder Abluftarmatur. Signalweg: Druck- und Füllstandsmessung, Schaltschrank, freigegebene Regelung, Alarme und Verriegelungen.

Diese Wege hängen zusammen, sind aber nicht austauschbar. Stützluft wird nicht in den Biogasraum eingeblasen. Unabhängige Schutzeinrichtungen sind von der normalen Regelung zu unterscheiden.

Innenmembran, Außenmembran und gegebenenfalls Bodenmembran

Die Innenmembran bildet zusammen mit Nähten, Verstärkungen, Randanschluss und Durchführungen die flexible Gasgrenze. Gaszusammensetzung, Feuchte, Temperatur und Permeation müssen berücksichtigt werden. Je nach Bauform schließt eine Bodenmembran oder die Behälterkonstruktion den Gasraum nach unten ab.

Die Außenmembran nimmt Witterungseinflüsse auf und erhält ihre Form über Stützluft. Wind, Schnee, UV-Einwirkung, Temperatur, Verankerung und Entwässerung sind Teil der Auslegung. Die übliche Außenmembran dient nicht der Biogasspeicherung.

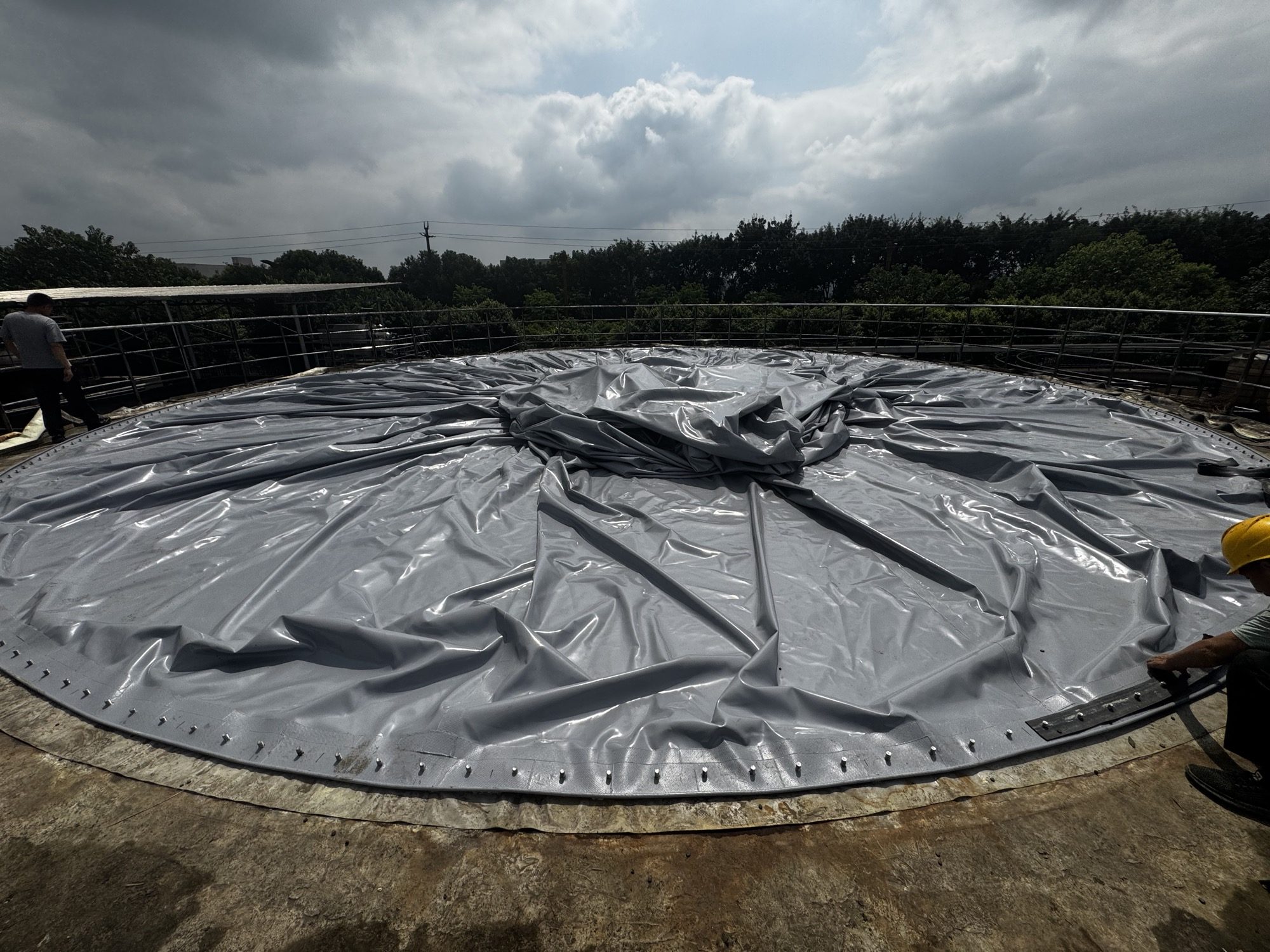

Abbildung 2. Innenmembran vor dem Abdecken, aufgenommen bei einem separaten Montageprojekt.

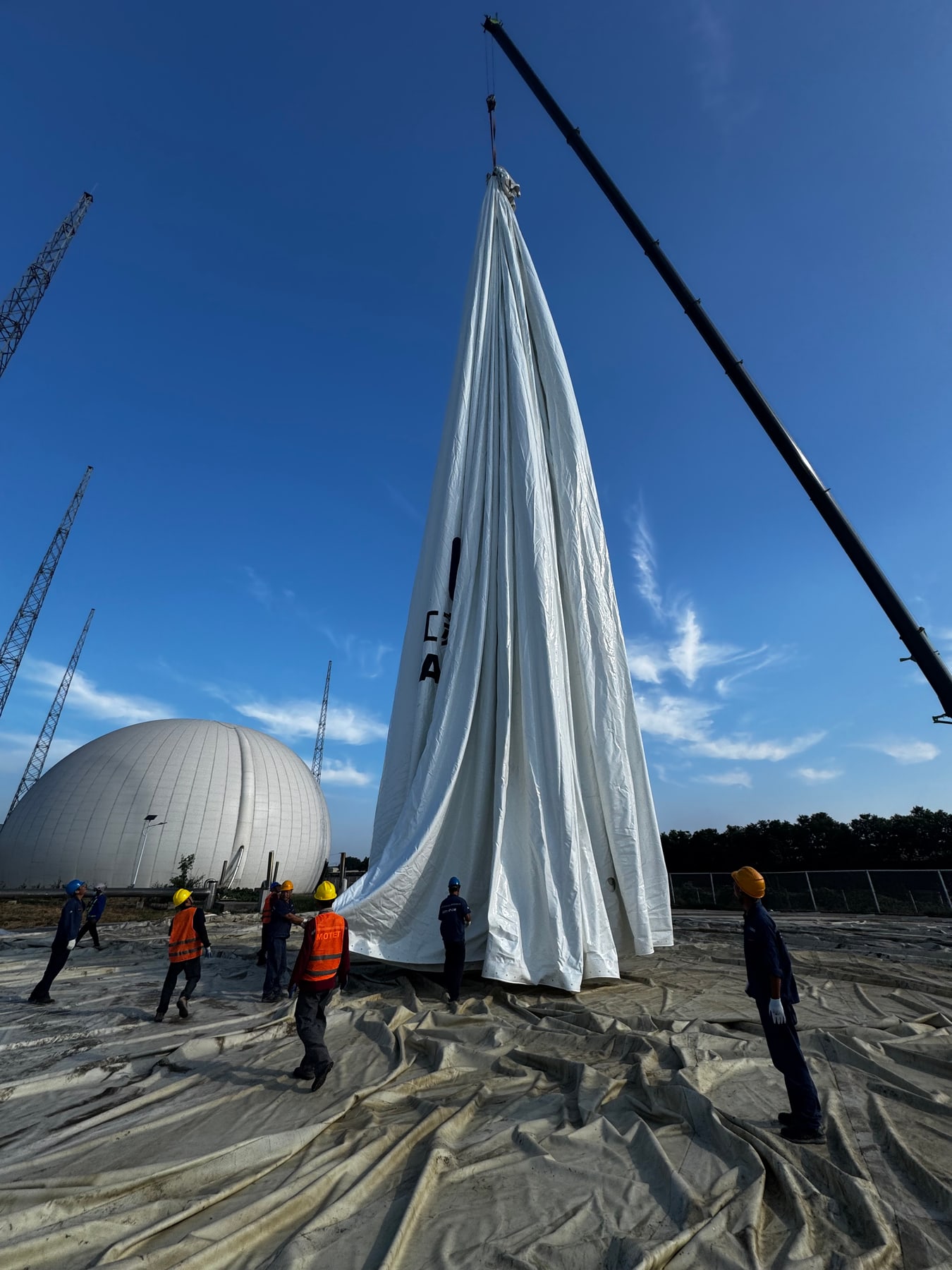

Abbildung 3. Außenmembran während eines Kranhubs; die Aufnahme zeigt keinen Betriebszustand.

Stützluft ist keine Gasverdichtung

Das Stützluftgebläse versorgt den Zwischenraum und ist kein Biogasverdichter. Gas- und Stützluftdruck sind gekoppelt, dürfen aber bei Messstelle, Bezugsdruck und Sollwert nicht verwechselt werden. Gebläseredundanz, Rückströmungsverhinderung, Regelung und Verhalten bei Stromausfall sind projektspezifisch festzulegen. Über- und Unterdruckschutz bleiben eigenständige Sicherheitsaufgaben.

Druck und Füllstand messen unterschiedliche Größen

Ein Druckmessumformer liefert ein elektrisches Signal für eine definierte Druckgröße. Messbereich, Bezugsdruck, medienberührte Werkstoffe, Entnahmestelle, Kondensatschutz, Kalibrierung und Fehlerverhalten müssen zur Anlage passen. Ein Markenetikett im Foto belegt weder den passenden Messbereich noch Explosionsschutz oder Anlagenzulassung.

Füllstand beziehungsweise Membranposition wird über die anlagenspezifische Geometrie in ein Speichervolumen umgesetzt. Totbereiche, Hindernisse und Reflexionen sind bei der Messtechnik zu berücksichtigen. Der Druck allein ist kein Füllstandsmesser.

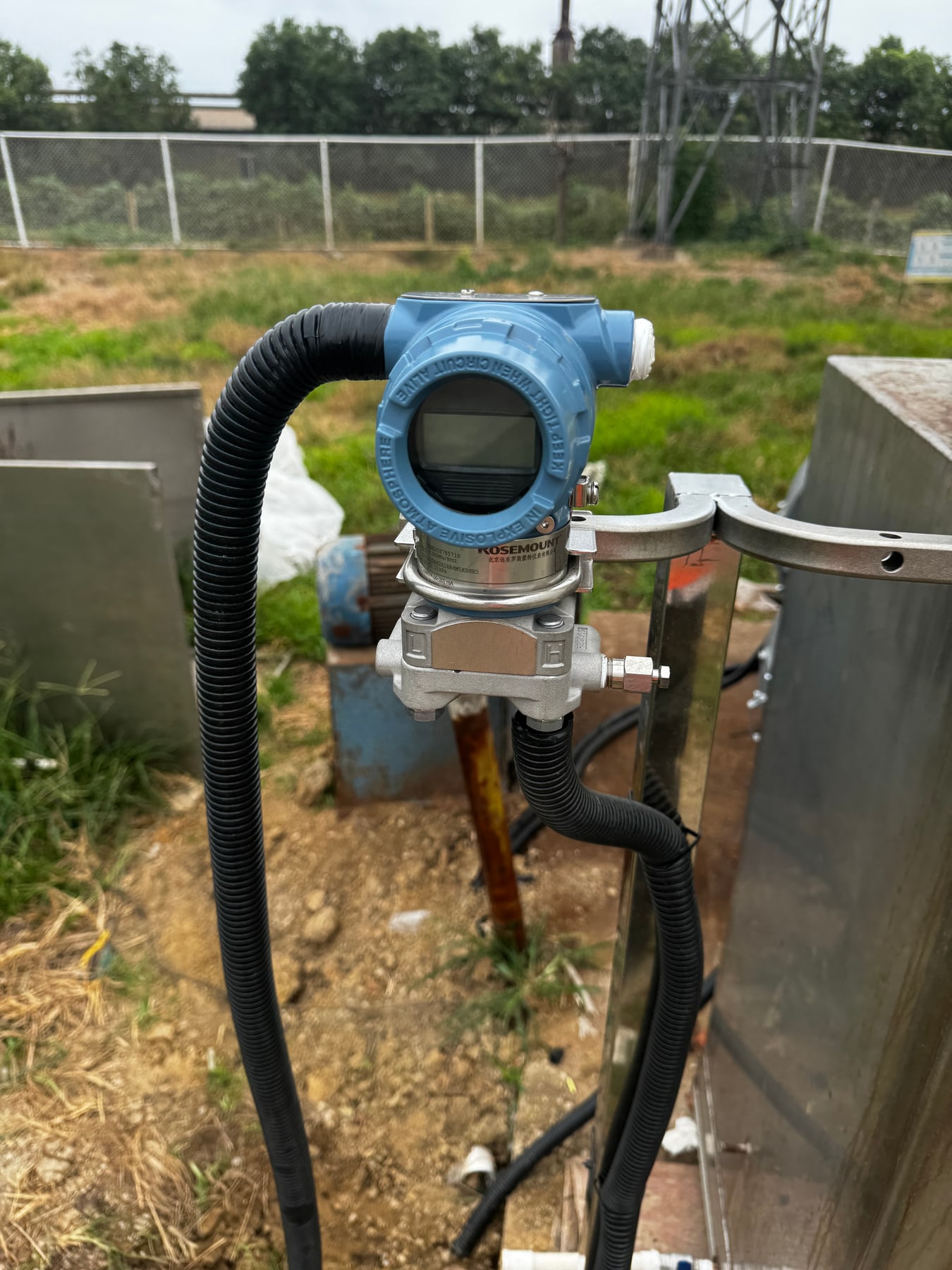

Abbildung 4. Druckmessumformer als Beispiel; Eignung und Messbereich sind anhand der Unterlagen zu prüfen.

Regelung, Alarme und Freigaben

Der Schaltschrank kann Versorgung, SPS, Ein- und Ausgänge, Relais, Signaltrennung und Kommunikation enthalten. Ein Verdrahtungsfoto sagt nichts über geprüfte Software oder eine bestandene Messkettenprüfung aus.

Hoher und niedriger Füllstand müssen mit Erzeugern, Verbrauchern und Fackel gemäß freigegebener Ursache-Wirkungs-Logik abgestimmt werden. Ein niedriger Gasvorrat bedeutet nicht Gasfreiheit. Wartung, Spülung, Isolation und Wiederanlauf erfordern gesonderte Arbeits- und Freigabeverfahren.

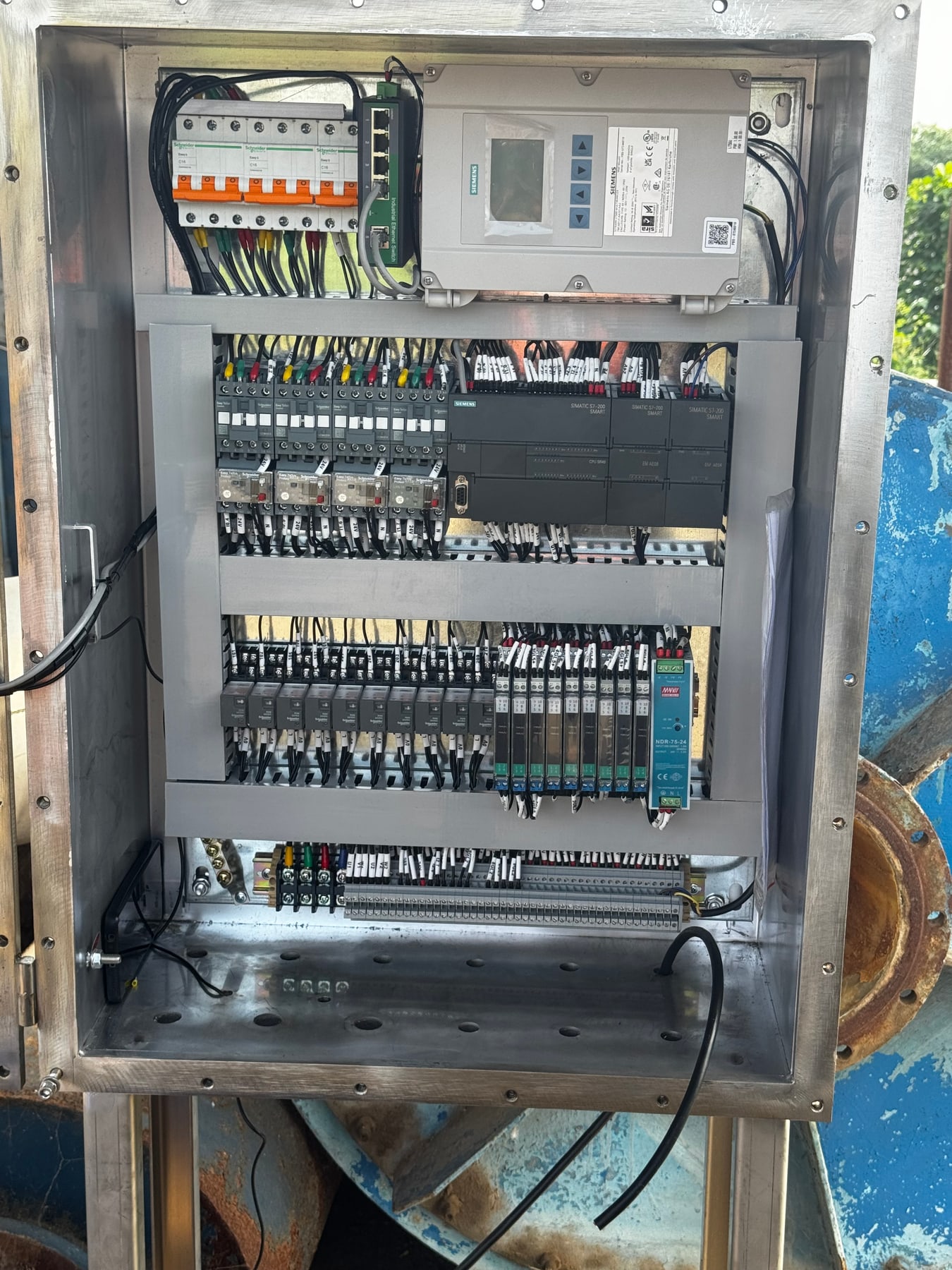

Abbildung 5. Schaltschrank mit elektrischen Komponenten; Funktions- und Schutzprüfungen sind separat nachzuweisen.

Bauform, Nutzkapazität und Leistungsumfang festlegen

Ein freistehender Speicher benötigt Fundament, Verankerung und Wartungsflächen. Beim behältermontierten Speicher sind Behälterkrone, Lasten, Schnittstellen sowie innere Gurte und Netze abzustimmen. Der Durchmesser allein reicht für diese Prüfung nicht.

Nutzkapazität und Reserve werden aus zeitabhängigen Erzeugungs- und Verbrauchsprofilen berechnet. Außenvolumen ist nicht gleich nutzbare Gasmenge. Für m³ und Nm³ sind Temperatur, Absolutdruck und Feuchtebezug konsistent anzugeben.

Kostenvergleiche benötigen gleichen Lieferumfang einschließlich Druck, Standortlasten, Membranen, Messung, Redundanz, Montage und Prüfungen. Zeichnungsstände, Fertigungs- und Kalibrierunterlagen, Verriegelungstests, Wartung und Ersatzteile gehören zur Übergabe; Servicegebiet, Reaktionszeiten und Gewährleistung sind zu vereinbaren.

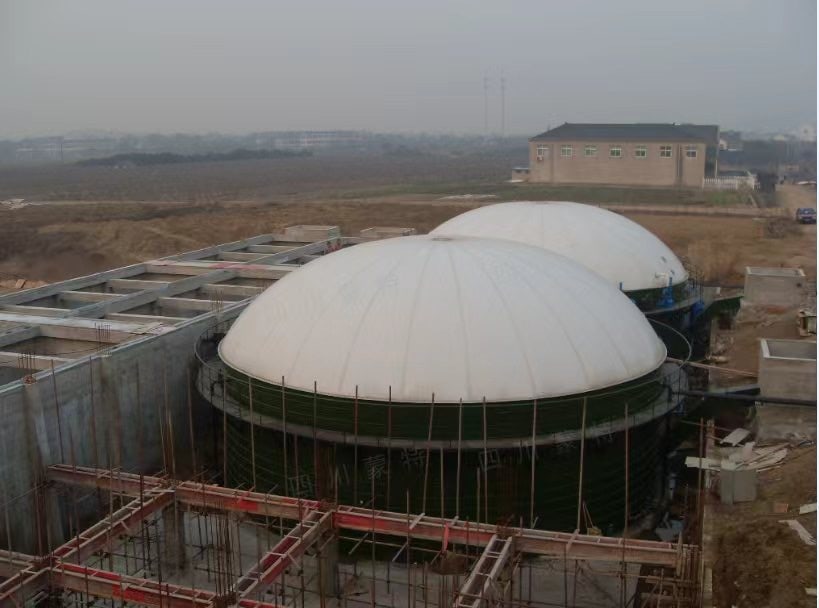

Abbildung 6. Behältermontiertes Projekt während der Arbeiten; kein fotografischer Abnahmenachweis.

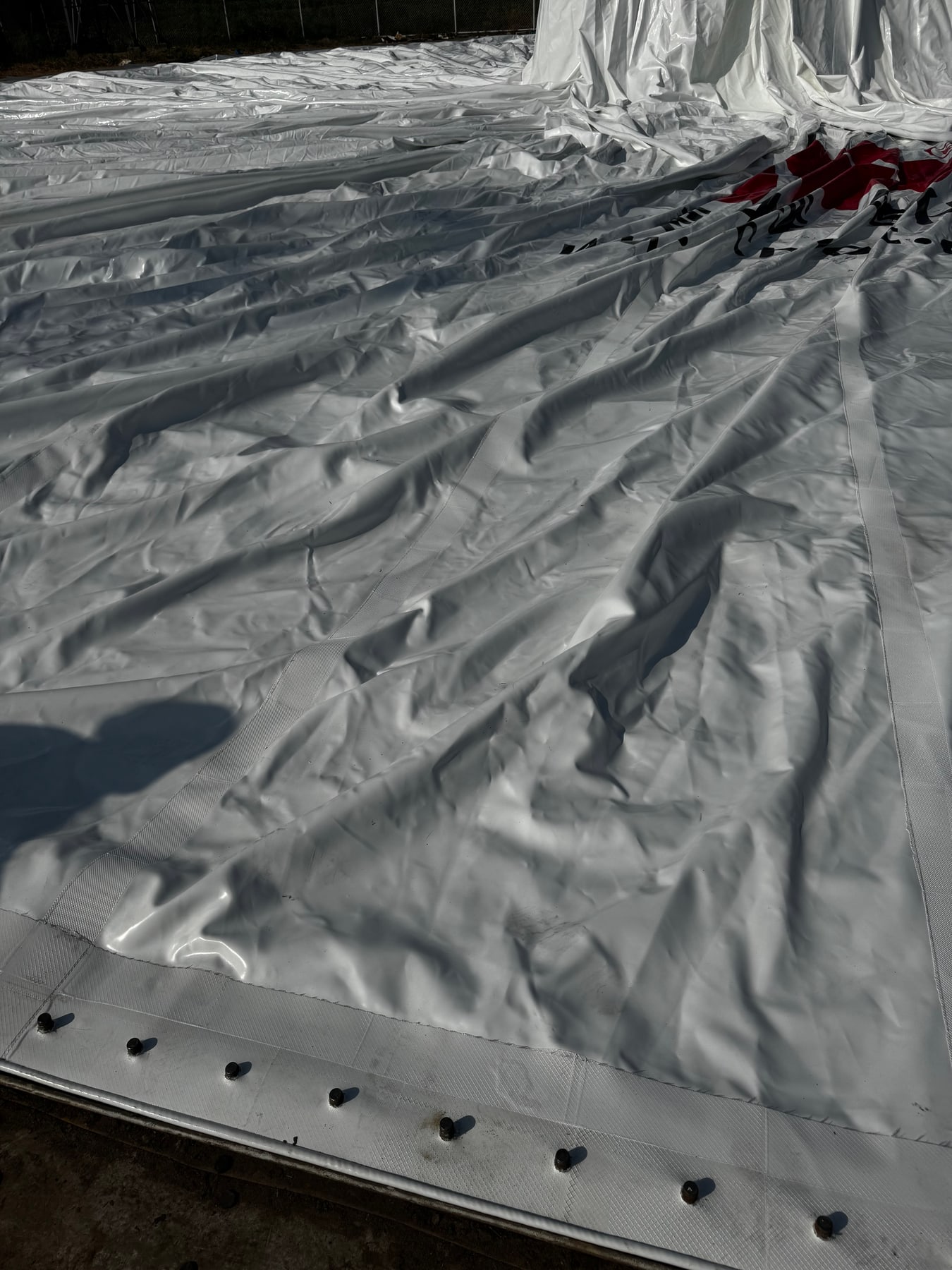

Abbildung 7. Randanschluss der Außenmembran mit Klemm- und Dichtfunktion.

Häufige Fragen

Was unterscheidet das System von historischen Gasbehältern?: Die flexible Innenmembran verändert den Gasraum. Eine wassergetauchte Glocke oder eine bewegliche Scheibe im Stahlmantel ist dafür nicht erforderlich.
Zeigt der Druck das gespeicherte Volumen an?: Nein. Dafür werden Füllstand beziehungsweise Membranposition und eine passende Volumenkennlinie benötigt.
Speichert die Außenmembran Biogas?: Normalerweise nicht. Sie begrenzt den Stützluftraum und bildet die witterungsbeanspruchte Hülle.
Wozu dient die Stützluft?: Sie stabilisiert die äußere Form und wirkt mit der Druckregelung zusammen. Sie gehört in den Membranzwischenraum, nicht in den Gasraum.
Verdichtet ein Doppelmembran-Gasspeicher Gas wie ein Hochdruckbehälter?: Nein. Das beschriebene System puffert Gas bei niedrigem Druck mit veränderlichem Volumen.
Können andere Gase als Biogas gespeichert werden?: Nur nach Prüfung von Werkstoffverträglichkeit, Permeation, Druck, Gefahren und Schutzkonzept für den konkreten Anwendungsfall.
Wie viele Stunden Speicherzeit sind möglich?: Es gibt keinen allgemeinen Stundenwert. Speicherzeit ergibt sich aus nutzbarer Gasmenge, Erzeugung, Verbrauch und der gewählten Reserve.
Ist freistehend oder behältermontiert besser?: Das hängt von Platz, Fundament, Behälterkrone, Lasten, Anschlüssen und Wartungszugang ab. Beide Bauarten brauchen eine projektspezifische Auslegung.

Quellen und Geltungsbereich

Die Quellen erläutern Begriffe, Funktionsprinzipien und allgemeine Sicherheitsaspekte. Sie sind kein Nachweis einer Projektzertifizierung und enthalten keine pauschal übertragbaren Auslegungswerte.
