地上設置型二重膜式ガスホルダー：外形と基礎接続

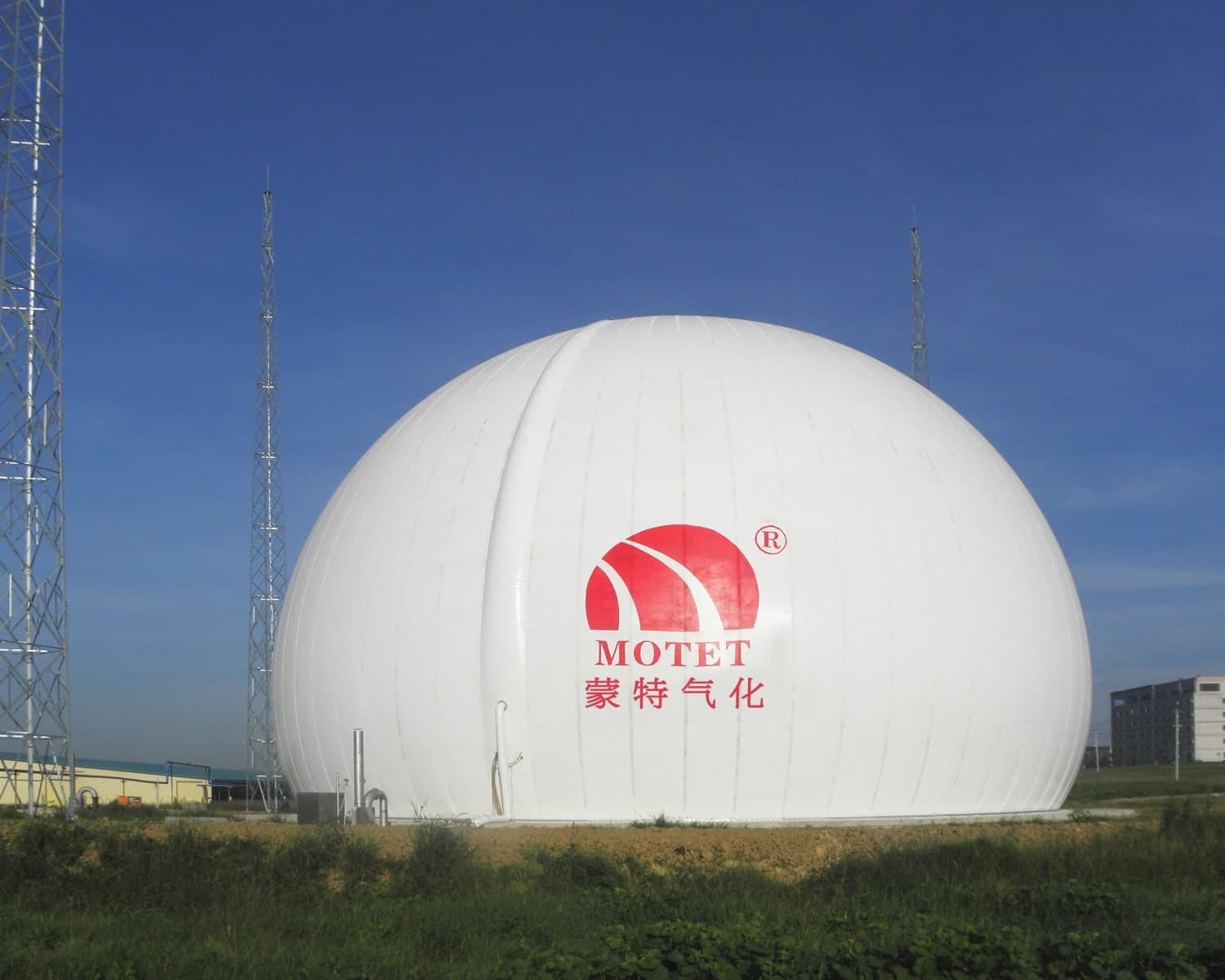

MOTETの地上設置型ガスホルダーを、白い外膜の輪郭から基礎周辺の接続まで紹介します。設備選定と現場接続の検討に役立つ配置例です。

本ページでは設備や製造工程ごとに写真を紹介しています。設置場所、顧客名、容量が確認された個別の納入事例として掲載するものではありません。

貯留するガス・物質、必要容量、設置条件をお知らせください。条件に合う構成をご相談いただけます。

設備の形状とシステムでの役割

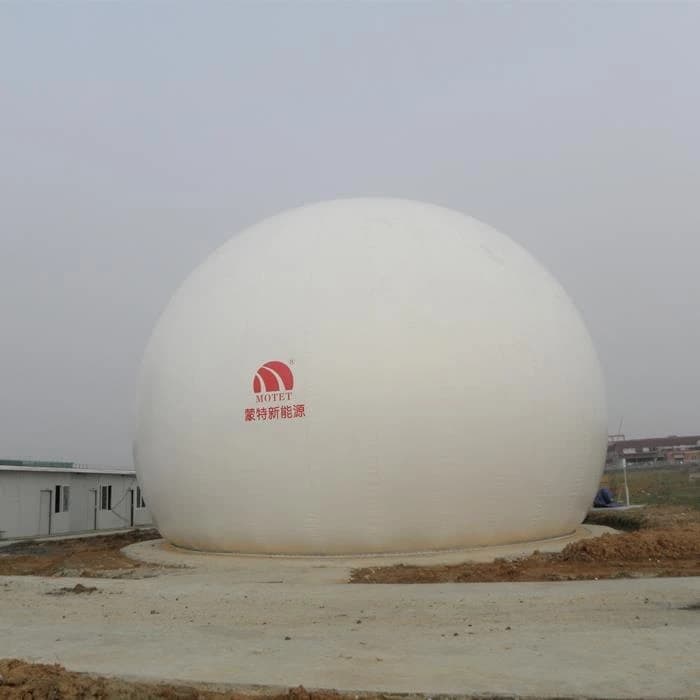

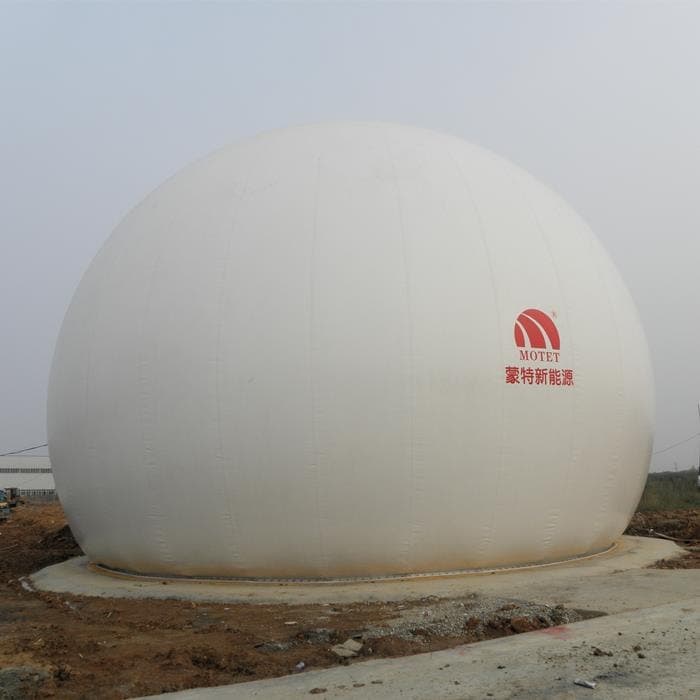

地上設置型は独立した地上基礎に配置し、ガス発生量と使用量の差を吸収する設備として使用します。写真で確認できるのは外膜と基礎の関係であり、内膜、ガス配管、制御設備の構成は図面で確認します。

二重膜式では内膜の変形によって貯留空間の容積が変わり、支持空気が外膜の形状を保ちます。外観だけでは現在の貯留量を判断できないため、設置された容積・レベル監視、圧力信号、制御設備を合わせて確認します。

ガスの発生源、発生量と使用量の変動、必要な有効貯留容積、運転圧力を整理し、基礎条件、周囲の固定部とシール、ガスの入出口、凝縮水排水を検討します。配置の相談には写真を活用し、寸法と接続仕様は技術資料で確認します。

運転・保守計画では、支持空気設備、圧力保護、計装配線、点検通路も検討します。新設・改修のいずれも、配置図、基礎資料、運転条件を基に、設備の範囲、現場の据付条件、検収内容を定めます。
